恒尔暖零冷水循环泵WiFi智能控制套件

问   题

1、利用循环泵做热水循环系统，如何控制循环泵达到温度就停止和不用水时段不让其循环？

2、零冷水系统如何利用水龙头遥控循环泵开启和停止？

3、如何利用手机远程控制零冷水循环泵的启停？

以上问题，利用“恒尔暖零冷水循环泵Wi-Fi智能控制套件”都可以轻松实现。

“恒尔暖零冷水循环泵Wi-Fi智能控制套件”，通过温度控制、定时控制、水流控制、语音控制和手机APP远程控制等五种控制方式，智能控制零冷水循环泵的启停，确保在用水时段，热水主管内始终保持热水，使每个水龙头即开即有热水，不用等待，也不浪费冷水。

“恒尔暖零冷水循环泵Wi-Fi智能控制套件”五种智能控制方式

温度控制

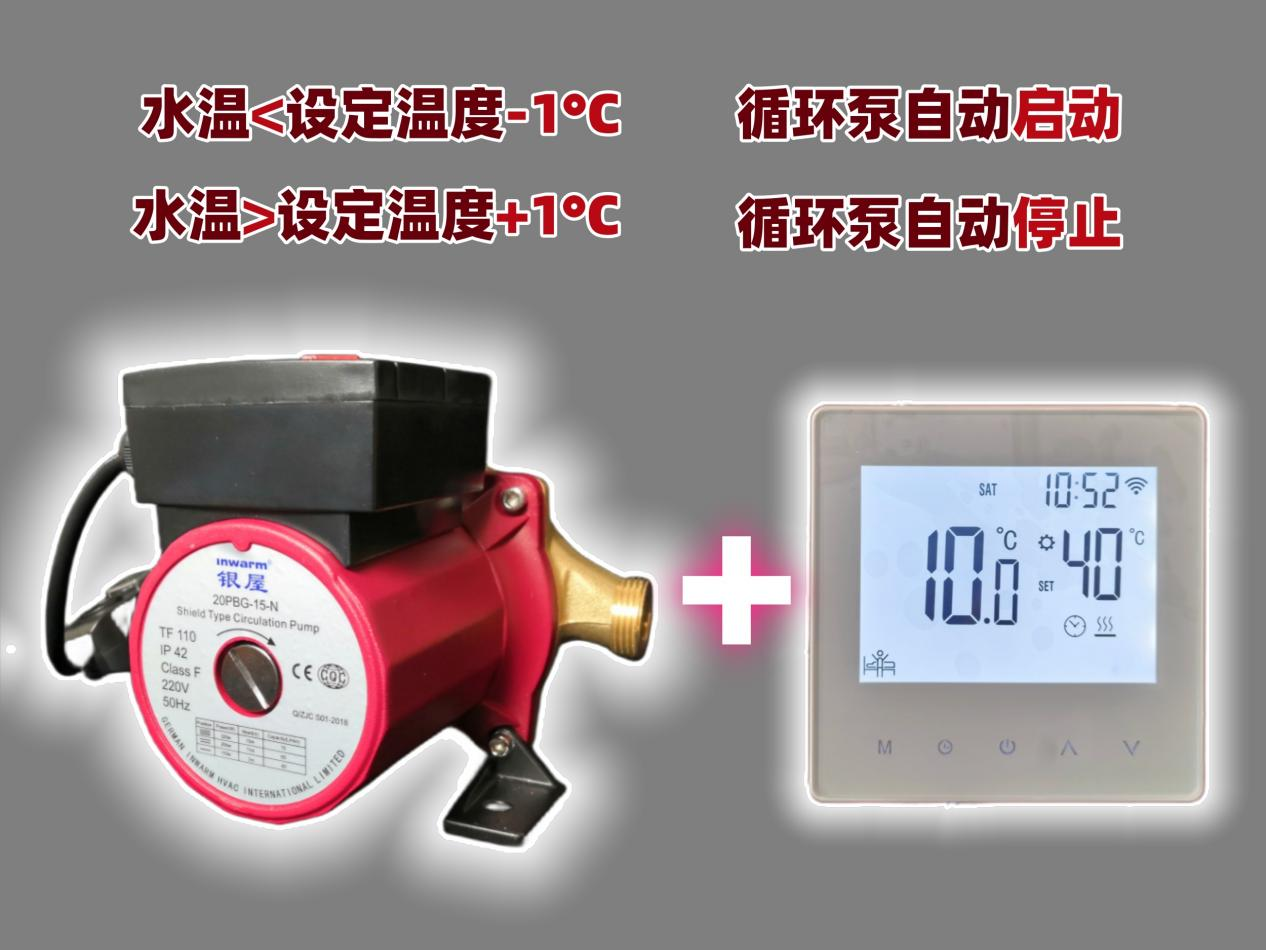

设置好控制器的水温（如42℃），当水管水温低于设置水温-1℃，循环泵启动循环，推动高温水迅速替换热水主管的低温水，当高温水到达测温探头处，控制器感知水温超过设置水温+1℃，循环泵立刻停止循环。

既避免了循环泵始终循环耗能，又使24小时即开即有热水。

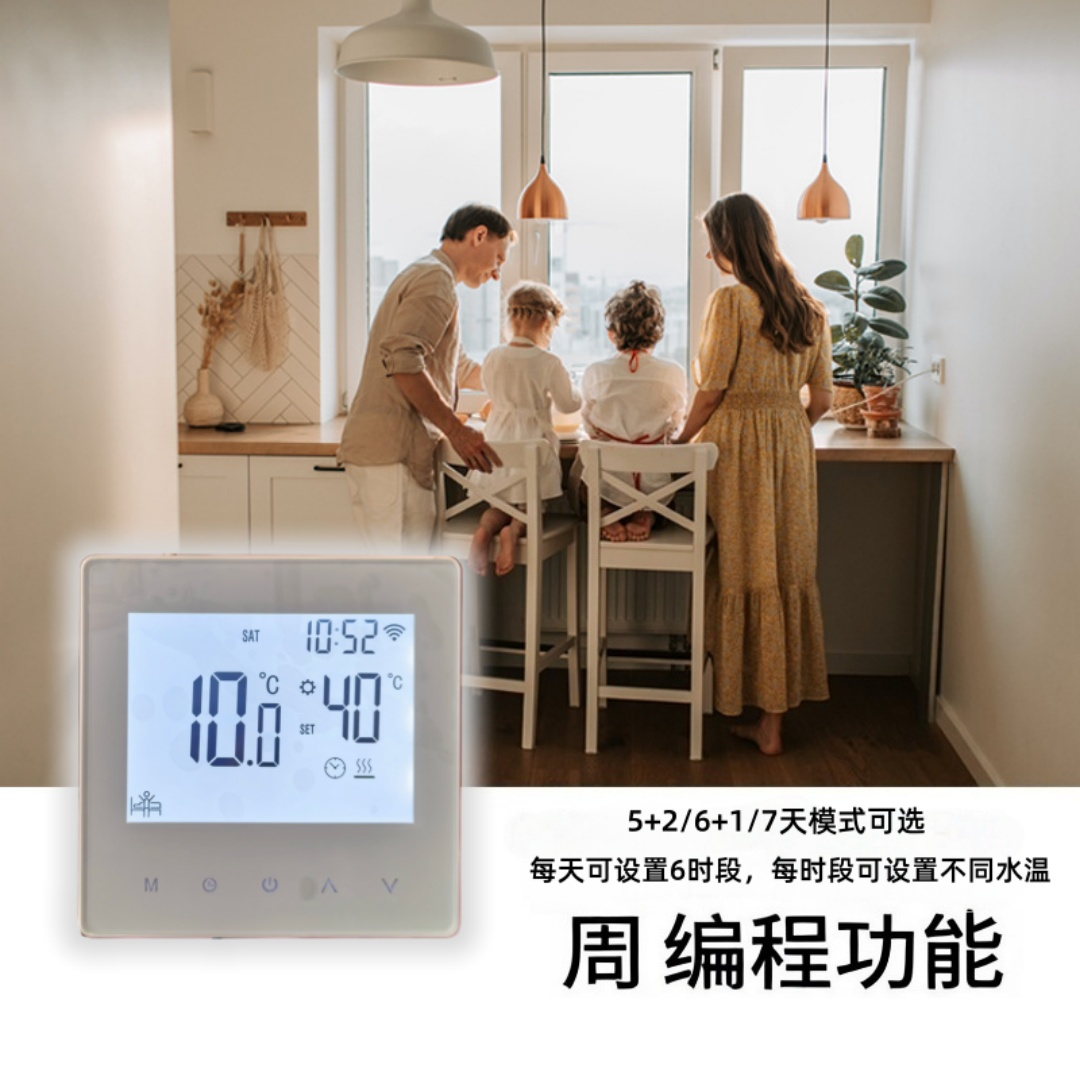

周编程定时控制

智能控制器具有周编程定时开关机功能，工作日每天可以设置6个时段，休息日每天可以设置2个时段，不同的时段可以设置不同的水温，比如早上和中午设置35℃，晚上设置为42℃，上午、下午和夜间设置为10℃。这样不用水时段设置很低，循环泵不会启动循环。

在需要热水时段，当水温低于设置水温，循环泵迅速启动循环，达到设置水温，就自动停止。

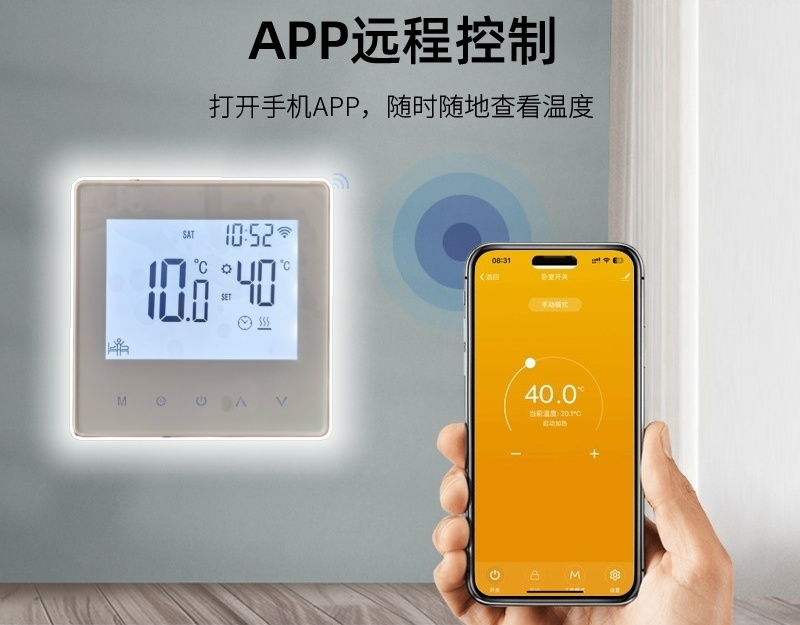

手机APP远程控制

智能控制器搭载了涂鸦智能程序，可以通过手机下载“涂鸦”APP，轻松进行温度、周编程定时、开关机等设置。无需在家，就可以远程控制循环泵的启停。

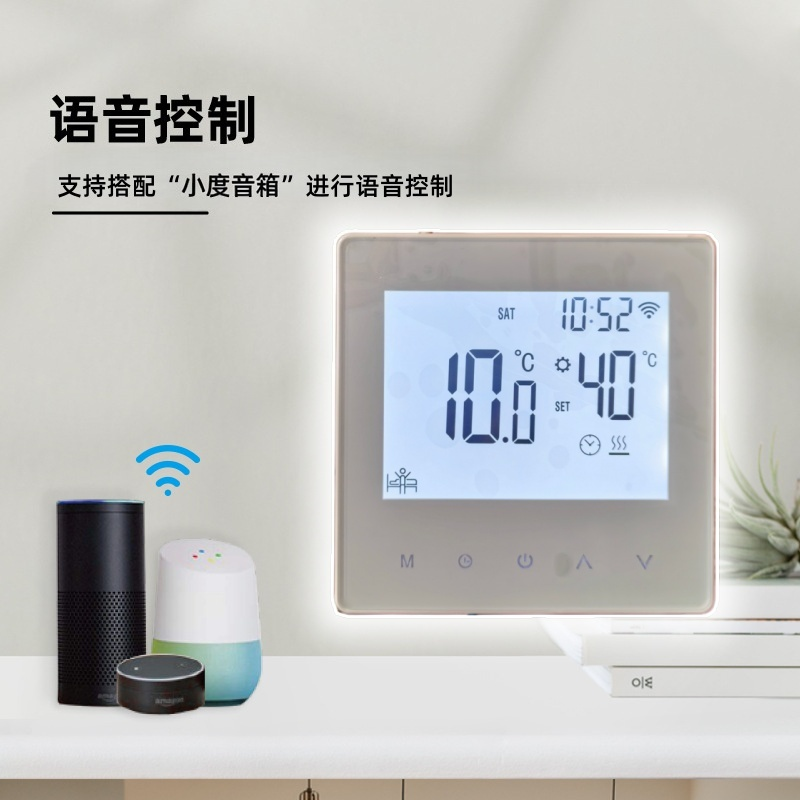

小度语音控制

可以通过“小度音箱”，利用语音控制循环泵的启停。

水流控制

通过配装水流点控器和水流开关，实现开启一下水龙头几秒钟就关上，循环泵自动启动延时循环几分钟，过一会再开水龙头，迅速出热水，无需再等待。

该控制方式是与温度控制和定时控制并列控制循环泵的，无论无论是设置温控模式还是时控模式下，开启一下水龙头，就可以预热管道内的水。

循环泵延时循环的时间长短，可以根据热水循环系统的长度，自行设定。

循环泵配装“恒尔暖Wi-Fi智能控制套件”的优点

优点一、节能

可以使用其定时功能，不同时段设置不同的水温，比如早上和中午设置30℃，晚上设置40℃，不用水时段设置10℃，不用水时段循环泵不工作，用水时段，当水管内水温低于设置设置水温，循环泵工作几分钟，当达到设置水温时，就自动停止。避免了24小时循环泵的耗电和热水内的热量因不断循环散发到管道外面去，节能十分显著。

优点二、使家用热水更方便

设置好之后，无需再考虑循环泵的启动，确保在用热水时段，一开水龙头就有热水。就是在设置非用水时段，突然需要用热水，也可以开启一下水流几秒就关上，循环泵自动启动循环几分钟，将管道内的冷水迅速替换成热水，再开水龙头就立刻出热水。

优点三、使家用热水更加舒适

循环泵配装这套智能控制套件后，使每个水龙头即开即有热水，不用等待，也不浪费冷水。

优点四、分体式安装，既美观，又方便操作

循环泵和智能控制器分开安装，循环泵可以安装在橱柜内等隐蔽处，控制器可以安装在橱柜上墙面的暗盒内。

优点五、对使用热水具有自动增压的作用

将增压循环泵安装在所有热水用水点之前，将套件内的水流点控器设置为P38,不仅可以水龙头遥控循环泵开启延后循环几分钟，还可以做到用热水的同时，循环泵始终工作，对用水点具有增压的作用。特别是热水主管道做得较细、主用热水器非承压式太阳能，和自来水压力较小的用户，这个功能十分好。

优点六、适用范围广，任何循环泵均可以配套使用。

可以根据家里人口多少，使用热水的量大小，自由选配不同功率扬程的循环泵，无论何种材质和品牌的循环泵，均可以配套使用。

优点七、具有低温防冻功能，防止热水系统和设备被冻坏。

在系统水温低于5°C时，智能控制器会自动启动循环泵，将热水管道的水替换成较高温度的水。注意：要该功能起作用，要确保配套的热源能正常工作，如燃气热水器通电通燃气。

优点八、在2台热水器组合的零冷水系统中，与自控中心配合，设置好开关机时间和温度，可以减少备用热水器启停次数，节能环保。

设置方式如下：

开机时间的设定：每个用热水时段，循环泵设置比恒尔暖自控中心早1-2分钟启动。

温度的设定：备用热水器温度设置为55-60℃，循环泵控制器设定水温（如为42℃）>自控中心设定水温（如为：40℃）。

这样，在开机时段内，当热水主管里的水温降低到42℃时，循环泵就开启，水箱的高热水就流出，当热水流经各个用水点到达回水管上的测温传感器处时，控制器检测到水温已达到设定值，循环泵就停止工作。可以看出，当水管里的水温还没有降到低于自控中心的设置水温40℃，就开启循环，水管里的水很快就被替换成较高温度的水，因此只要水箱的水温高于40℃，燃气热水器始终就不会启动。

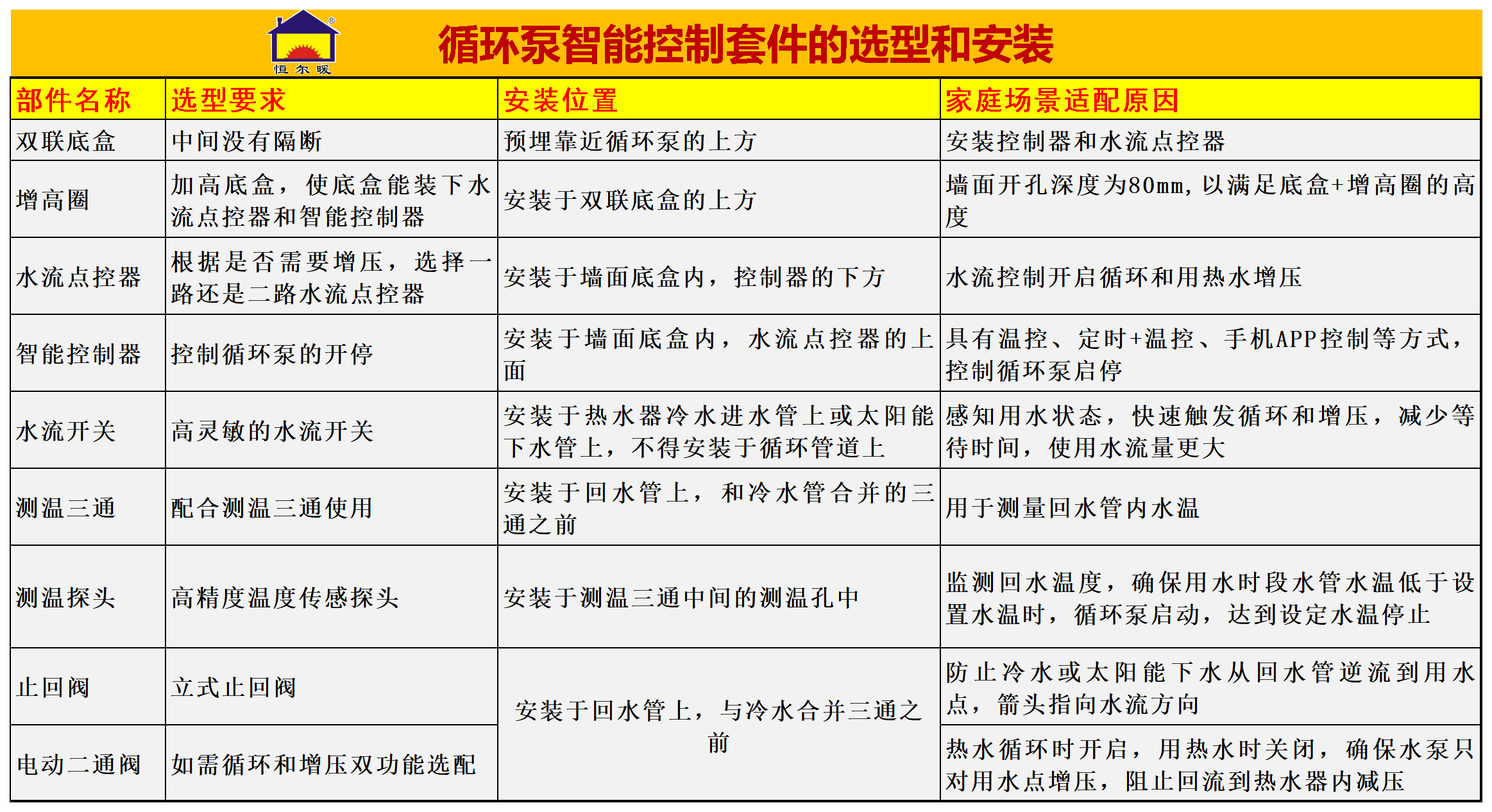

恒尔暖循环泵智能控制套件的安装

特别说明：

本公司不负责安装，由买家自行安装，本公司免费提供技术指导。

配套被控制循环泵的功率不得大于400W，如果大于400W，请使用交流接触器间接控制，否则烧坏不再质保范围内。

暗盒和套管的预埋

将双联暗盒和增高圈预埋在循环泵上方的墙面内；暗盒内预留市电的火线、零线和接地线；从暗盒到循环泵、测温三通处分别预埋1根Ф20PVC穿线套管，以便分别穿循环泵电源线、测温传感线和水流开关信号线。

水流开关、温度传感器和止回阀的安装

将水流开关安装在冷水进水管上，和回水管合并的三通之前；温度传感器和止回阀安装在回水管上，与冷水管合并的三通之前，止回阀靠近三通。

循环泵的安装

循环泵以安装在水箱的出水口为最佳，如需增压，必须安装在水箱出水口处。

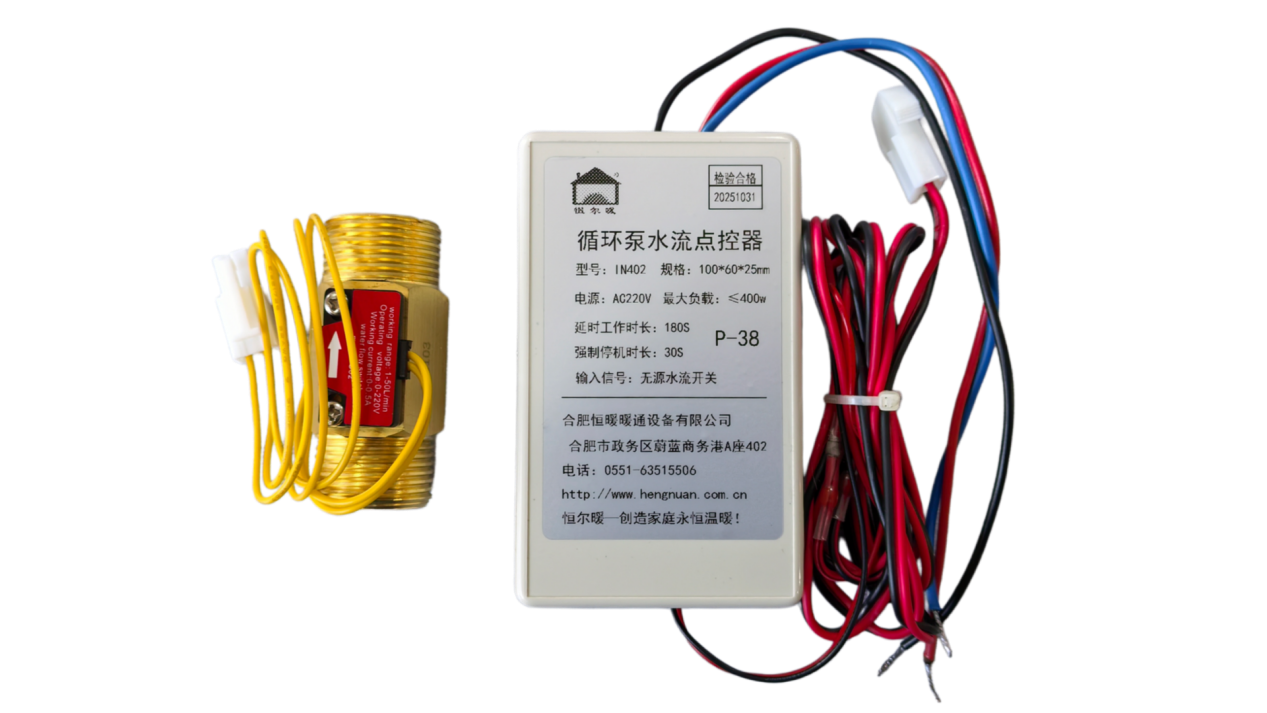

水流点控器的安装

将水流点控器放入底盒内，将水流开关信号线从穿线管内穿到水流开关处，与水流开关的接线端子对插；水流点控器的红线接控制器的火线端子、黑色线接阀开（NO）端子、蓝色线接零线端子。

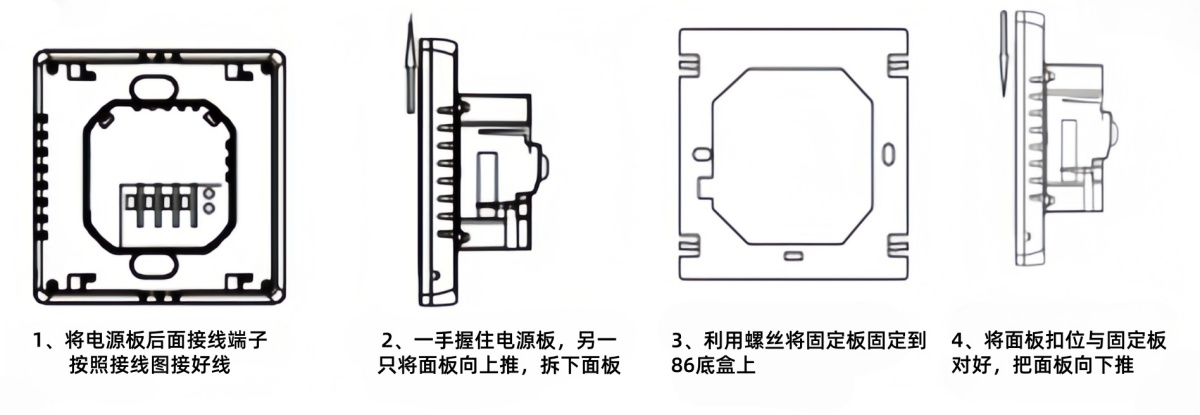

Wi-Fi智能控制器的安装

安装在其中的一个底盒内，水流点控器的上方。备注：空出来的另一个底盒可以安装一只插座或白板。

循环泵电源插座的安装

在循环泵安装处，安装一只三孔插座，将循环泵的插头插入这个插座上，但这个插座的供电不是直接接市政的供电，是利用电源线从穿线套管内通到双联底盒内，接智能控制器后面的端子，插座的火线L端子接控制器的阀开NO端子，插座的零线N端子接控制器的零线N端子，地线接家里的接地线。

Wi-Fi智能套件的接线

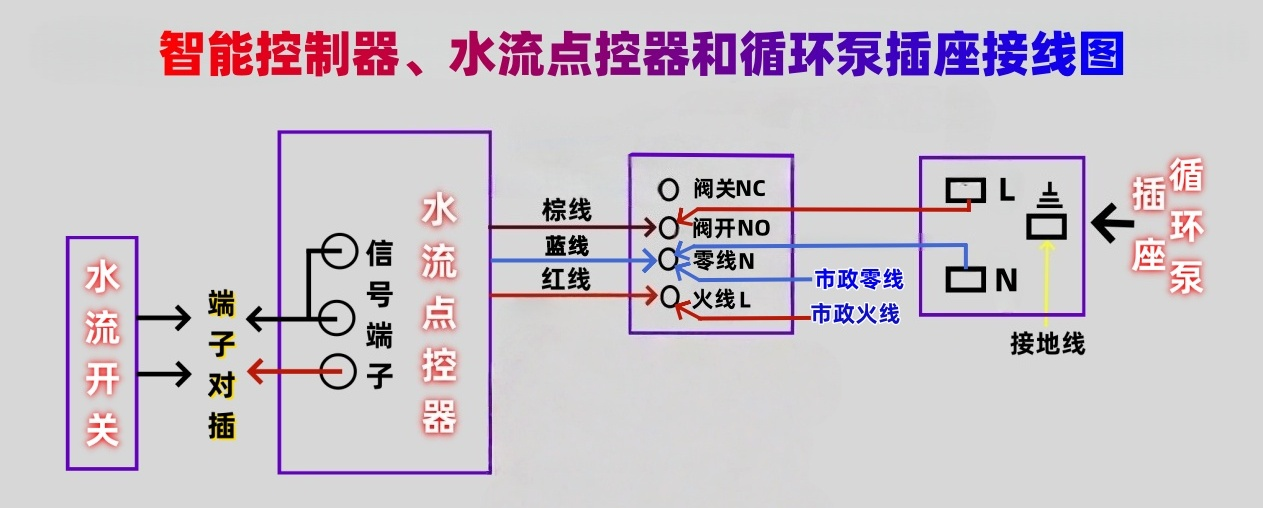

水流点控器、循环泵插座、水流开关和智能控制器的接线请严格按照下图。

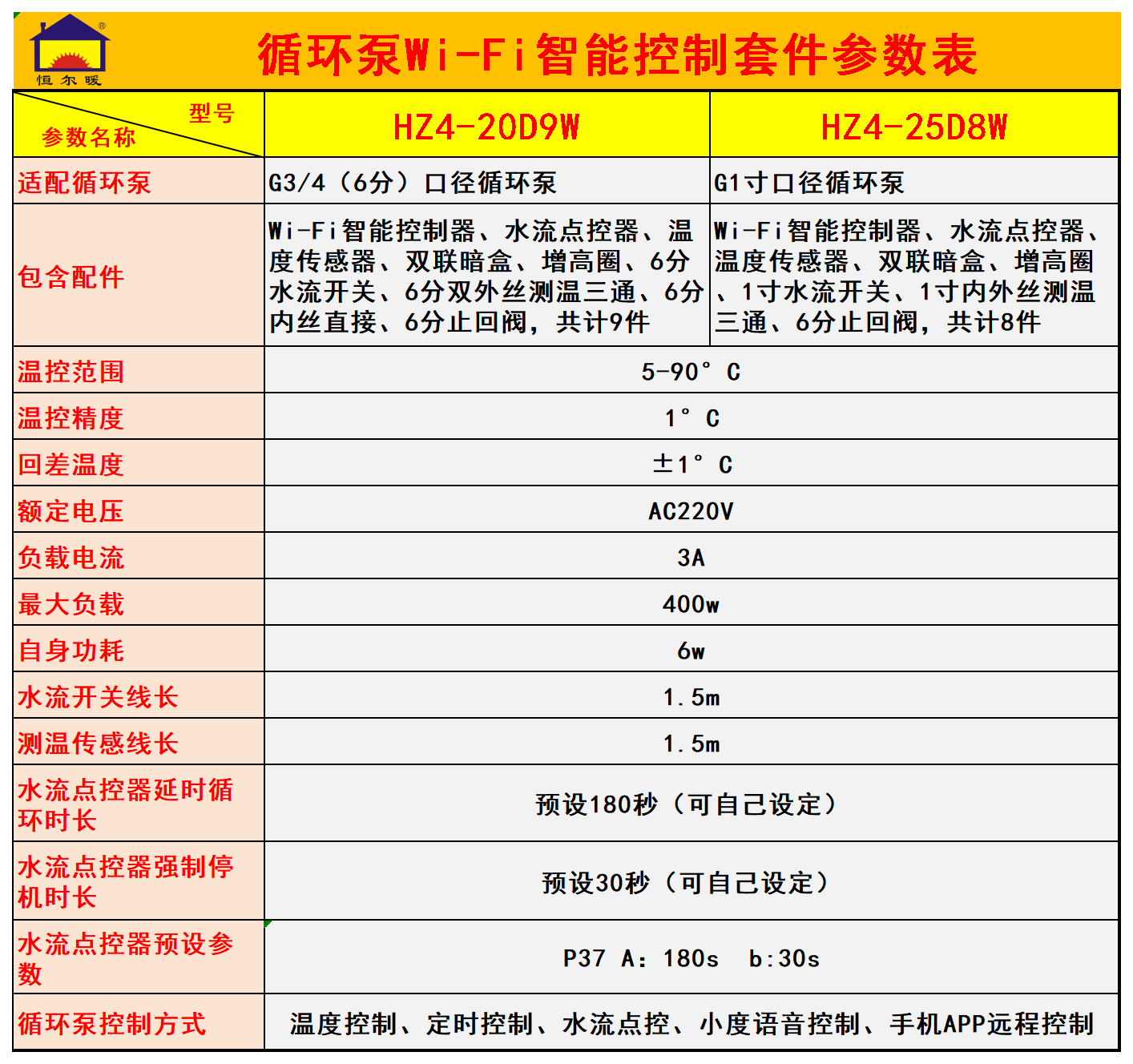

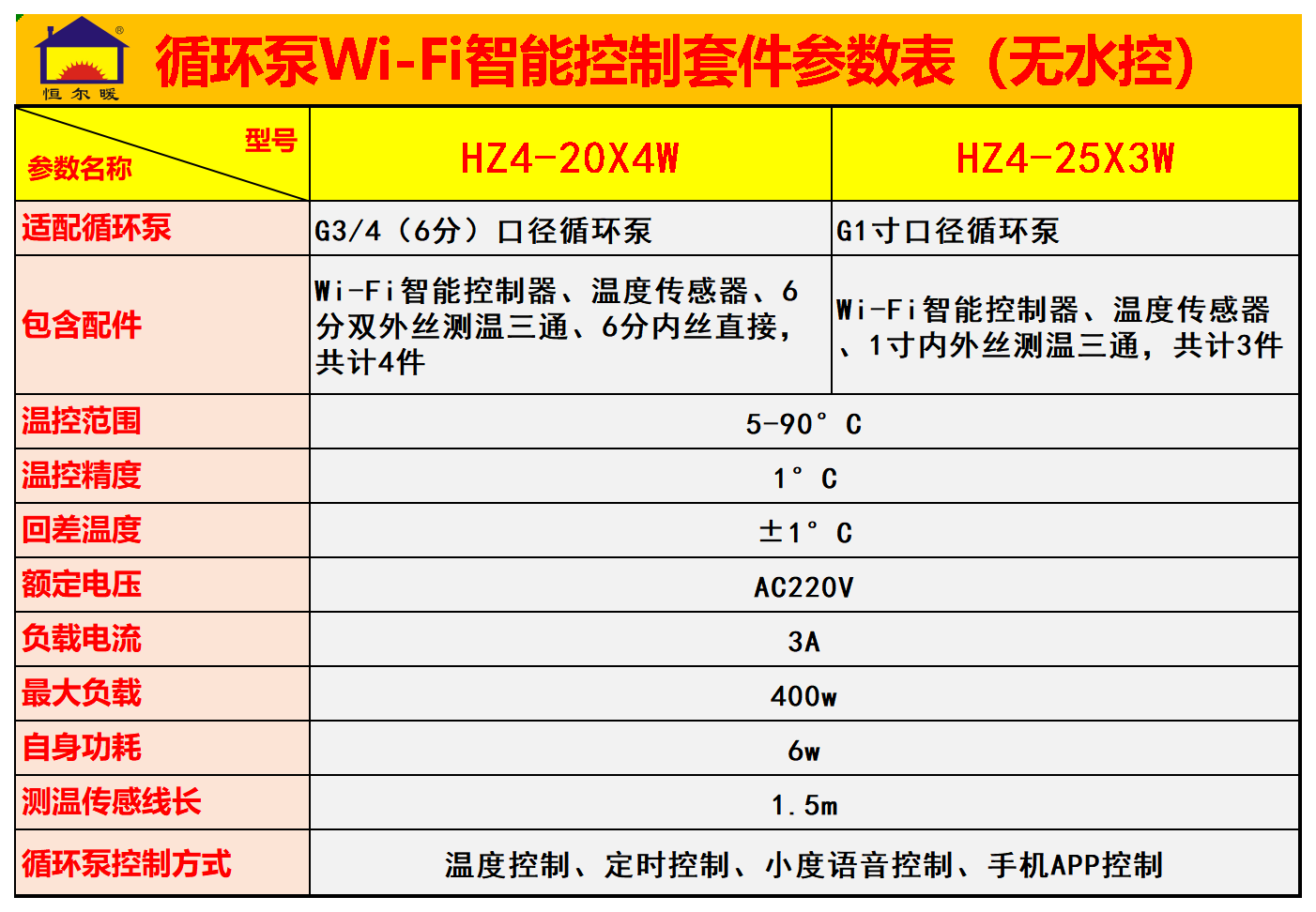

恒尔暖循环泵智能控制套件的参数
