即开即有热水的零冷水循环系统有6种设计方式,看看你家适合用哪一种

来源: 浏览次数:17072 日期:2022/7/5 15:11:30

想家里每个水龙头即开即有热水,不用等待又不浪费冷水,是很多家庭理想的热水设计方案,这叫热水循环系统,也有的人叫零冷水系统。

要实现每个水龙头即开即有热水,必须具备2个基本条件:条件一、要把家里热水管道做成一个闭环,也有的人称之为布置回水管;条件二、热水管道上要有循环动力,这就是要安装循环泵。

根据热水主设备的不同,可以将热水循环系统分为以下几大类:第一大类,单独用快速式热水器的热水循环系统,如燃气热水器、燃气壁挂炉、即热式电热水器等;第二大类,单独用储水式热水器的热水循环系统,如电热水器、空气能热水器、储水式燃气热水器等;第三大类,2台热水器组合一起的热水循环系统,如燃气热水器+太阳能热水器、燃气热水器+空气能热水器等;第四大类,快速式热水器+储能缓冲水箱的热水循环系统,比如:燃气热水器+储能缓冲水箱、燃气壁挂炉+储能缓冲水箱等。

下面每大类分别选择1-2个例子,为大家介绍以上几种热水循环系统应该如何设计,各有什么优缺点。

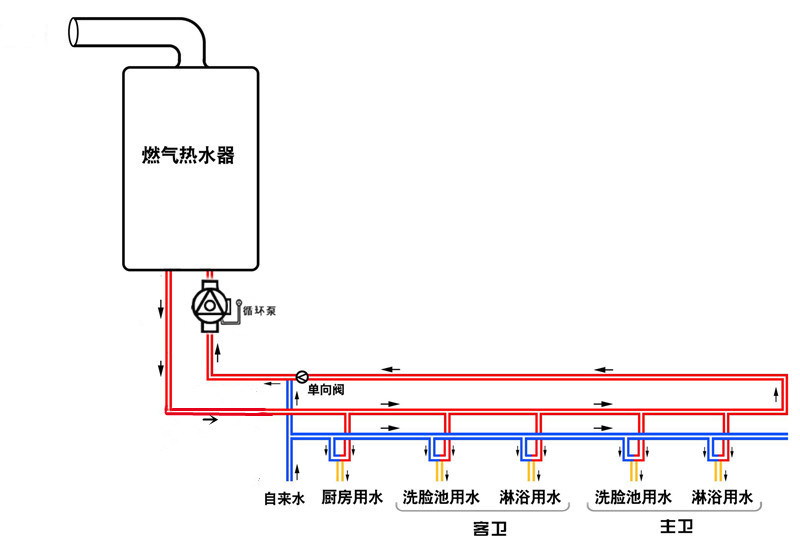

第一大类,单独利用燃气热水器做热水循环系统。

热水系统设计图如下:



与燃气热水器出水口连接的热水主管,依次经过各个用水点,分别接出支管与水龙头连接,直到最后一个用水点继续向前布置,回到燃气热水器的冷水入口,这一段管道被称之为回水管,自来水利用三通与回水管连接,并在三通和最后一个用水点之间安装一只单向阀,水流方向指向燃气热水器冷水入口。

循环泵安装在回水管上,循环泵建议配置具有定时定温编程功能的控制器,可以设置只在用热水的时段,让其循环,并管道水温达到了,自动停止。市面上的回水器就是将循环泵和控制器集成安装在一个盒子内的产品。建议安装恒尔暖循环泵智能控制器,循环泵可以安装在橱柜内,控制器安装墙面的86盒子内,分体式安装,更美观。

现在市面上销售的零冷水燃气热水器,实际上就是厂家把这个循环泵安装在了燃气热水器内部。它的优点是集成一起安装方便一点,但它的缺点是:只适合单独用燃气热水器作为热源的小户型单层家庭;会造成燃气热水器频繁启停,影响其使用寿命;也大大增加燃气的消耗。

在没有做回水管道的已装修好的单层房子也可以做成热水循环系统。见下图:



在距离燃气热水器最远的用水点,将冷热水短接,并安装上单向阀,使水流指向冷水管,这种设计,是把冷水管作为了回水管使用,这是一种不得已的将就的热水系统设计,它的缺陷是:在只用冷水时,会有一截热水流出来,如果是厨房饮用水,要把这截热水放掉。

系统优点:

系统简单,造价低。

系统缺陷:

1、燃气热水器会频繁启停;2、耗气量会增加;3、只适合单层小户型家庭使用;4、用热水时可能会出现忽冷忽热的现象。



第二大类,单独用电热水器或空气能热水器做热水循环系统。

热水系统设计图如下:





系统设计与单独用燃气热水器做热水循环系统几乎一样;没有预埋回水管道的也和燃气热水器一样设计,在最后一个用水点将冷热水短接,并安装上单向阀。

单独利用电热水器做零冷水系统,系统设计是一样的,只要把这个空气能水箱看成是电热水器,空气能主机忽略不看即可。

系统优点:

系统简单,造价低,水温较稳。

系统缺点:

热水用量较大时,会出现热水不够用水温降低来不及烧热的缺陷。



第三大类,燃气热水器和太阳能(或空气能)热水器组合一起做热水循环系统。

这一类是目前十分理想的热水循环系统,可以把十分节能的太阳能(或空气能)作为常用热水器,燃气热水器作为备用热水器,在太阳能水温够时,直接用,水温不够时,再启用燃气热水器对太阳能的出水进行二次加热。但这个系统燃气热水器和太阳能热水器如何智能控制呢?这就牵涉到水暖行业的科技前沿公司合肥恒暖暖通设备公司发明的2台热水器组合供热水的智能控制器——恒尔暖自控中心,在热水循环系统上安装上它,全自动控制,无需手动操作。让我们来看看如何利用恒尔暖自控中心设计2台热水器组合的热水循环系统吧。

由于太阳能热水器有2种,非承压式太阳能和承压式太阳能,2种设计方案不尽相同,下面分别介绍。

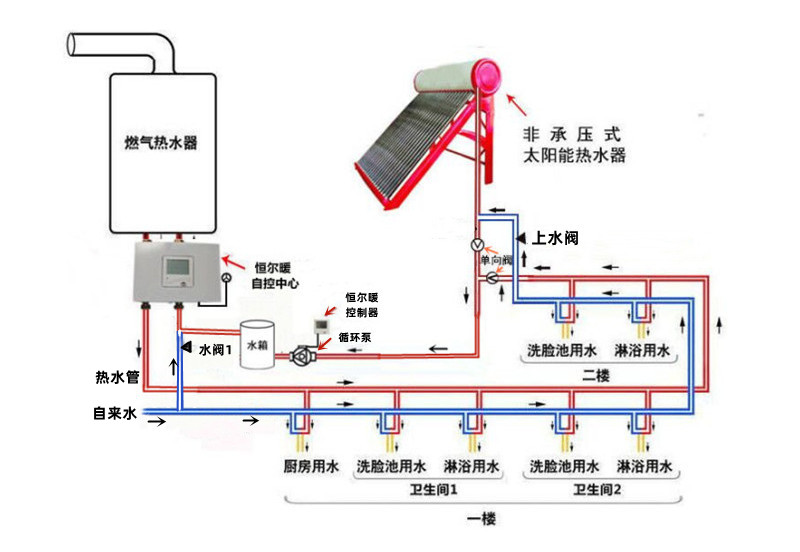

燃气热水器+非承压式太阳能+储能缓冲水箱+恒尔暖自控中心组合一起的热水循环系统设计

利用恒尔暖自控中心加缓冲水箱,解决了非承压式太阳能无法做零冷水循环系统的难题。看下面的系统设计图。





太阳能的下水管,与缓冲保温水箱入水口连接,从缓冲水箱出水口与自控中心右下水口连接,在这之前不要有用水点自控中心左下水口接热水主管,依次经过各个用水点,直到最后一个用水点,热水管继续向前,与缓冲水箱的回水口连接,如果没有回水口,利用三通与太阳能的下水管相连,并在三通与最后一个用水点之间以及向太阳能水箱一边分别安装上单向阀,让水流向自控中心。

可在自控中心右下水口处预留一个自来水备用水口,平时水阀关闭,如果太阳能水箱和储能缓冲水箱都没有热水了,可以打开水阀1直接用自来水加热。

循环泵安装在最后一个用水点和缓冲水箱的入(回)水口之间。

自控中心和循环泵控制器配合设置好开关机时间和温度,可以达到很好的节能和减少燃气热水器的启停次数,设置方式如下:(说明:下面承压式太阳能组合的热水循环系统设计方案,自控中心和循环泵配合设置的方法相同,不再赘述)

开机时间的设定:每次设定开机时间,循环泵要比自控中心早几分钟。

温度的设定:燃气热水器设定水温(如为:58°C>循环泵控制器设定水温(如为43°C>自控中心设定水温(如为:40°C)

这样,在开机时段内,当循环泵处水管里的水温降到低于43°C时,循环泵就开启,缓冲水箱的热水就流出,当高于43°C的热水流经各个用水点到循环泵处时,控制器检测到水温已达到设定值,循环泵就停止工作。可以看出当水管里的水温还没有降到低于自控中心的设置水温40°C,就开启循环,水管里的水很快就被替换成较高温度的水,因此只要储能缓冲水箱的水温高于40°C,燃气热水器始终就不会启动。

该热水循环系统加缓冲水箱,一是避免燃气热水器频繁启停,延长其使用寿命,二是降低能耗,是可以作为太阳能第二个储水水箱。

系统优点:

1、十分节能;2、水温十分稳定;3、热水充足,不用担心水量不够和水温不够的问题;4、可以周编程全自动控制,无需手动操作。

系统缺陷:

造价高,初期投入会增加2000元左右。但从长期的节能考虑,比单独用燃气或电热水器还是更划算。

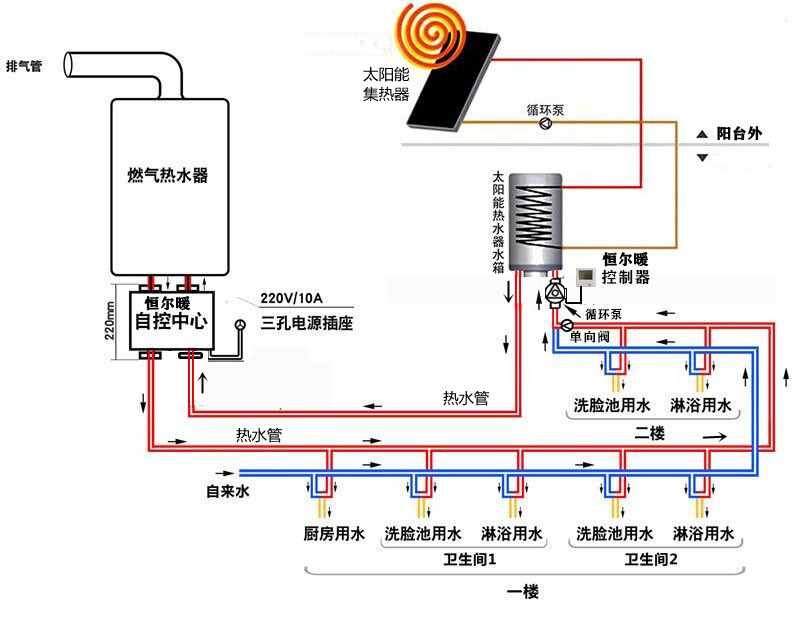

燃气热水器+承压式太阳能+恒尔暖自控中心组合一起的热水循环系统设计

如下图,将家里的热水管道做成一个循环回路,太阳能水箱出水口接出一根管道与自控中心右下水口连接,中间不要有用水点,自控中心左下水口与家里热水主管连接,热水主管依次经过各个用水点时接出支管与水龙头连接,到最后一个用水点,继续向前,到太阳能水箱入水口处,利用三通与自来水合并在一起接到水箱入水口。

太阳能的出水流经自控中心检测,如果水温达到设定值,直接流向用水点,水温达不到设定值时,自动经过燃气热水器加热后再流向用水点。

热水循环泵安装在最后一个用水点和水箱入水口之间,可以安装在水箱下或最后一个用水点的橱柜内,循环泵控制器可以安装距离循环泵不远的墙面预留的86暗盒内。



系统优点:

1、十分节能;2、水温十分稳定;3、不用担心水量不够和水温不够的问题;4、可以周编程智能控制,无需手动操作。

系统缺陷:

几乎没有缺陷。除了承压式太阳能购买成本较高一些,由于很多开发商交房时就配置了承压式太阳能热水器,自己无需出钱购买,这个系统可以说是十分理想的。



说明:空气能热水器+燃气热水器+恒尔暖自控中心组合的热水循环系统,与上面的承压式太阳能的热水循环系统设计几乎完全一样,不再赘述。



第四大类、快速式热水器+储能缓冲水箱的热水循环系统

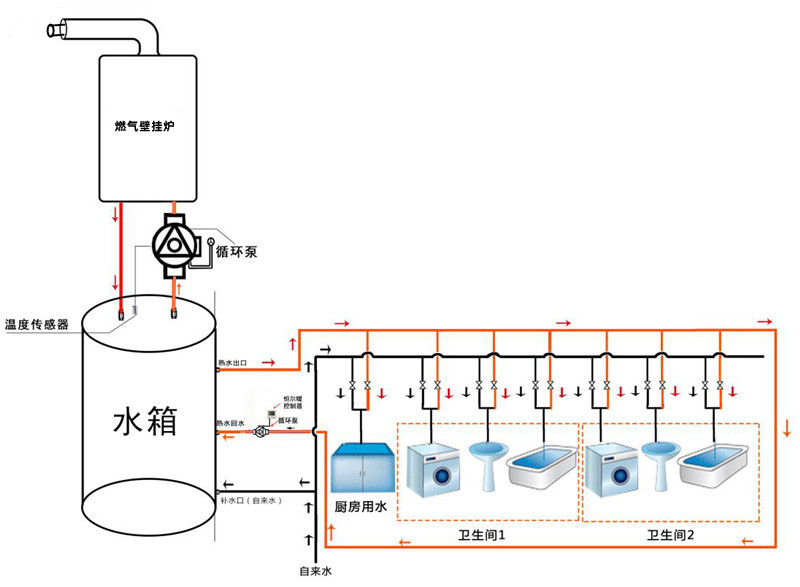

燃气壁挂炉+储能缓冲水箱组成的热水循环系统设计

如下图:



从以上系统图可以看出,这个系统由2个热水循环系统组成,一个是水箱和燃气壁挂炉之间的循环系统,另一个是水箱和用水点之间的循环系统。

这种热水循环设计方案,很多暖通公司喜欢用这种,但它却是一个系统复杂故障率较高的方案。

系统优点:

和光用燃气热水器做热水循环系统相比,水温较稳,水量较充足。

系统缺陷:

1、造价高,增加1个水箱和2套循环泵及控制器;22个系统,设计复杂,故障率也会提高;3、水箱的水要保持一定的温度,燃气壁挂炉会频繁启停,影响其使用寿命,如果在冬天也会影响供暖;4、耗气量增大。



利用恒尔暖自控中心+燃气壁挂炉(或燃气热水器)+储能缓冲水箱组合成热水循环系统,可以将2个系统合并成一个系统,系统更简单,减少一套循环泵及控制,也减少燃气壁挂炉的启停次数,降低燃气消耗,节能环保。看下面的详细介绍。

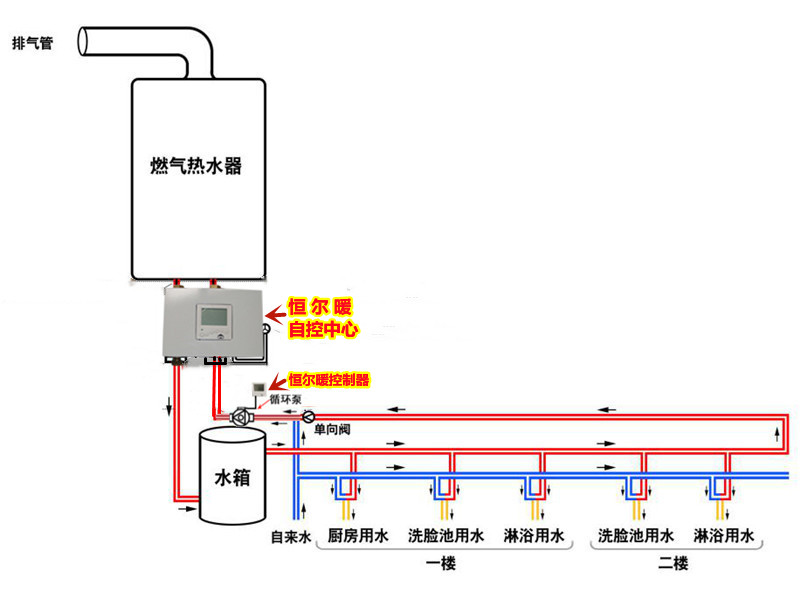

燃气热水器+储能缓冲水箱+恒尔暖自控中心组合一起的热水循环系统设计

热水循环系统的设计和安装方式详见下图:



在燃气热水器边上安装上恒尔暖自控中心,储能缓冲水箱入水口与自控中心左下水口连接,水箱出水口与热水主管连接,依次经过各个用水点后,最后与自控中心右下水口连接,并在之前与自来水管利用三通连接,并在三通和最后一个用水点之间安装单向阀,使自来水只流向自控中心,热水循环泵及其控制器安装在最后一个用水点和自控中心右下水口之间。

在该系统中,燃气热水器设置较高的温度(如60°C),一次烧好水,储存在水箱内,在热水循环开启的时段内,只要水箱里的水温大于自控中心设定水温时,燃气热水器就不会启动;当开启热水龙头使用热水时,自来水进入系统,自控中心开启水流转向,燃气热水器对进入的自来水加热,然后补充到水箱中去,因此水箱中会始终保持有热水。

系统优点:

可以做到只在用热水时,燃气热水器启动,平时热水循环时,燃气热水器几乎不会启动。大大降低燃气热水器启停次数,延长使用寿命,节省燃气,而且热水充足,不会出现忽冷忽热的现象

系统缺陷:

和太阳能+燃气热水器组合供热水相比,耗能还是比较高,毕竟是光用燃气烧热水,和用自然能源烧热水,能耗是无法相比的。



通过以上的阅读,你是不是学到了很多知识?欲了解更多供暖和热水知识,请关注、点赞和评论啊。你的支持,是我不断创作的动力。
