什么是采暖系统？

家庭供暖，北方以集中供暖为主，南方以家庭独立采暖为主，无论哪种方式，整个采暖系统包括：热源（北方为集中热源，南方一般为燃气壁挂炉）、供暖终端和连接热源和终端的采暖系统。这儿所说的家庭供暖/采暖系统是指家庭采暖大系统中的连接热源和终端之间的小采暖系统，这个采暖系统一般由采暖管道、阀门、分配器（集分水器或管道三通）等组成，根据供暖终端的不同，采暖系统可能不一样。

供暖终端有哪几种，分别用什么采暖系统？

目前常用的水暖供暖终端有：水地暖、传统暖气片和踢脚暖（踢脚线式暖气片）。下面分别介绍一下它们所用的采暖系统。

1、水地暖，实际上采暖系统也就是供暖终端，从燃气壁挂炉（或集中供暖的立管）到集分水器之间用2根供暖主管连接，目前用的较多的是铝塑管或PPR管，从集分水器到每个房间布置地暖管，地暖管材质一般为PEX-a、PEX-b、PE-RT等纯塑管、阻氧管或铝塑管；

2、传统暖气片和踢脚暖的采暖系统是一样的，根据是毛坯房还是已装修好的房屋安装采用的采暖系统不同，毛坯房安装，采暖系统预埋在地板下，称之为暗装，可以采用双管并联式采暖系统也可以采用章鱼式采暖系统，而已装修好的房子安装，采暖系统管道只能布置在墙面上（踢脚暖可以把管道遮蔽在踢脚暖后面），只能采用双管并联系统。

那么什么是双管并联系统和章鱼式系统，分别用什么材料的管道？

一、双管并联系统

从热源出来2根供暖主管道并排通到每个房间，到达每个房间的暖气片或踢脚暖处用三通接出2根支管分别与暖气片或踢脚暖的进回水端口相连。根据供暖主管里的水流方面，双管并联系统又分为：双管同程式系统和双管异程式系统，下面分别介绍。

1、双管同程式采暖系统，如下图：

（传统暖气片双管同程式采暖系统）

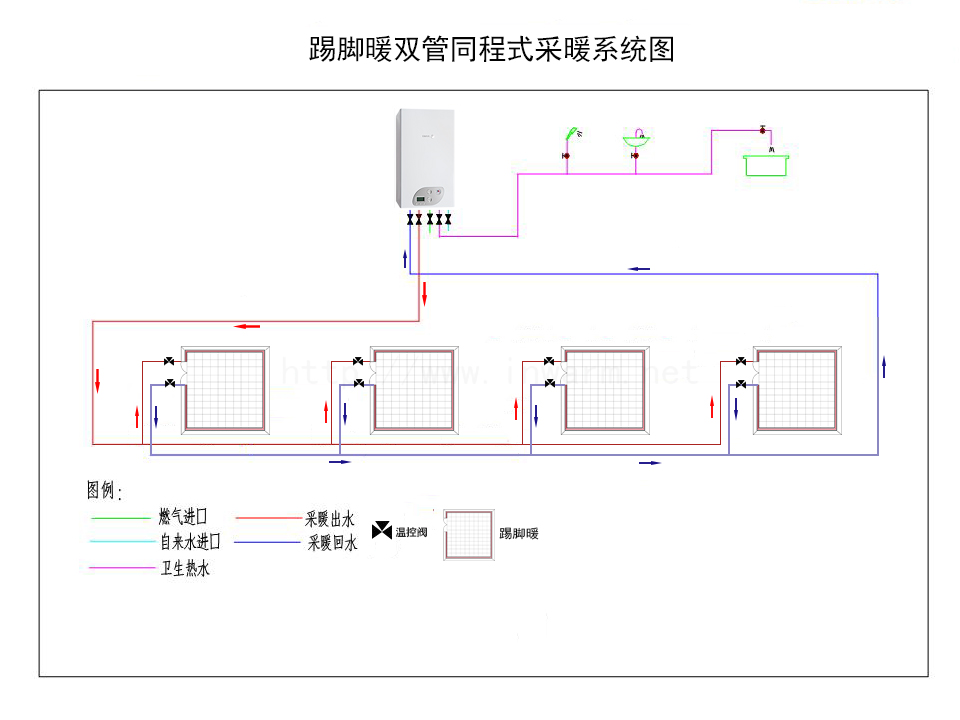

（踢脚暖双管同程式采暖系统）

从以上示意图上可以看出，供暖进水主管到第一个房间暖气片或踢脚暖时，通过三通接出支管与其进水口相连，然后开始有回水管，到第二个房间时，进回水主管通过三通分别接出支管与这个房间的暖气片或踢脚暖进回水口相连，直到最后一个房间，进水管截止，回水主管继续前行回到热源（燃气壁挂炉或集中供暖的立管）。我们可以看出，这种采暖系统，供暖主管里的水流方向相同，每个房间的暖气片或踢脚暖的进水管加上回水管的合计长度差不多相等，阻力差不多，水力平衡好调节，每个房间的暖气片或踢脚暖都可以同时热，不容易出现有的房间热，有的房间不热的情况。

如果是毛坯房安装，管道预埋在地板下的，这个采暖系统管道可以采用热熔连接的PPR管或夹铝的PPR管，不能用铜配件连接的铝塑管（国家规定铜配件连接件不能暗埋在地下）；如果是已装修房屋明装这种采暖系统，供暖管道可以采用PPR管（含夹铝PPR管）也可以采用铝塑管。

这种双管同程采暖系统的优点是，和异程式采暖系统相比水力平衡好调节，和章鱼式系统相比，费用较低；缺点是：接头较多，如果采暖PPR管，有焊堵或没有焊好渗漏水的风险。

2、双管异程式采暖系统，如图：

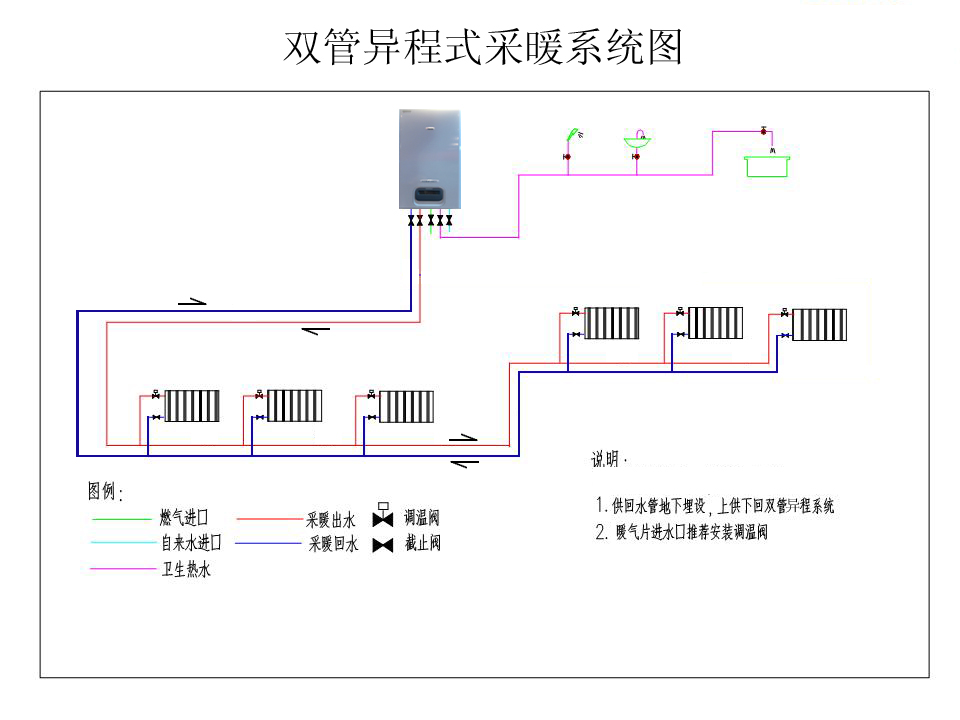

（传统暖气片双管异程采暖系统）

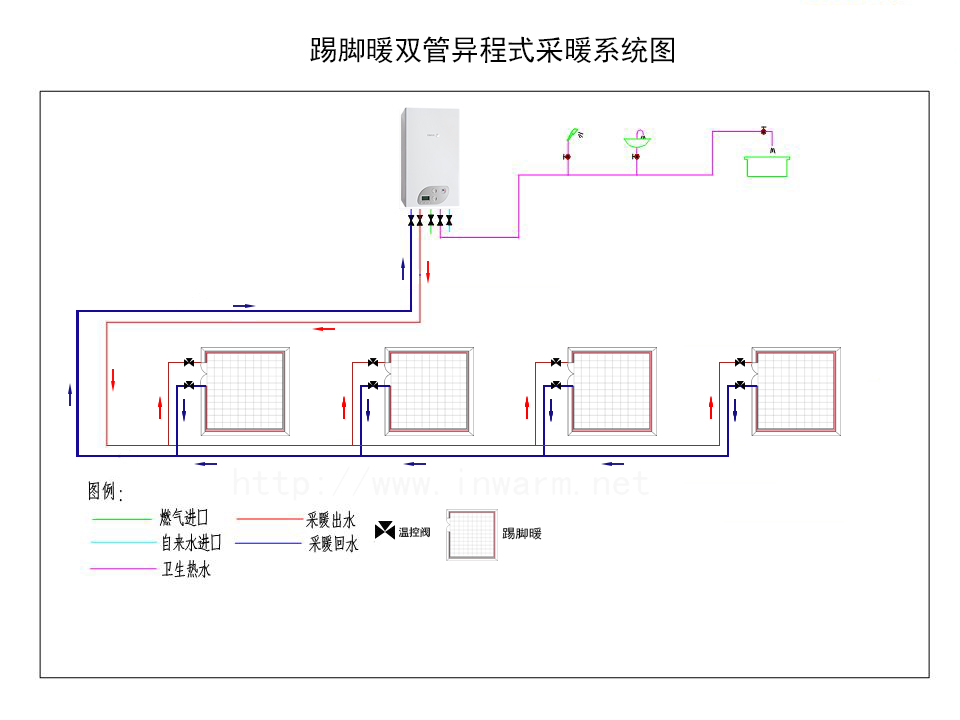

（踢脚暖双管异程式采暖系统）

从以上示意图可以看出，供暖进水主管和回水主管并排前行，到每个房间时分别通过三通接出支管与这个房间的暖气片或踢脚暖的进回水口相连，越靠热源的暖气片或踢脚暖的进水管（主管加支管）加上回水管（主管加支管）的合计长度越短，系统阻力越小，越远离热源的越长，系统阻力越大，因此这种采暖系统不好调节水力平衡，一般只适用于面积较小的房型，面积较大的房型最好不要采用这种异程式采暖系统，以免调节不好。

和双管同程式采暖系统一样，毛坯房安装时，管道预埋在地板下的，采用热熔连接的PPR管或夹铝的PPR管，不能用铜配件连接的铝塑管；已装修房屋明装这种采暖系统，供暖管道可以采用PPR管（含夹铝PPR管）也可以采用铝塑管。

这种采暖系统的优点是节省材料，费用低；缺点是水力平衡不好调节，接头多有渗漏水风险，如果采用PPR管，有焊堵和焊不好渗漏水的风险。

二、章鱼式采暖系统

从热源接出2根供暖主管，通到集分水器，然后从集分水器到每个房间的暖气片或踢脚暖再布置2根进回水支管，支管从集分水器处向四周分散，看起来像章鱼的触角向四周延伸，因此供暖行业形象的叫这种采暖系统为章鱼式采暖系统，这种采暖系统只适合毛坯房或地上可以开槽的房子安装。

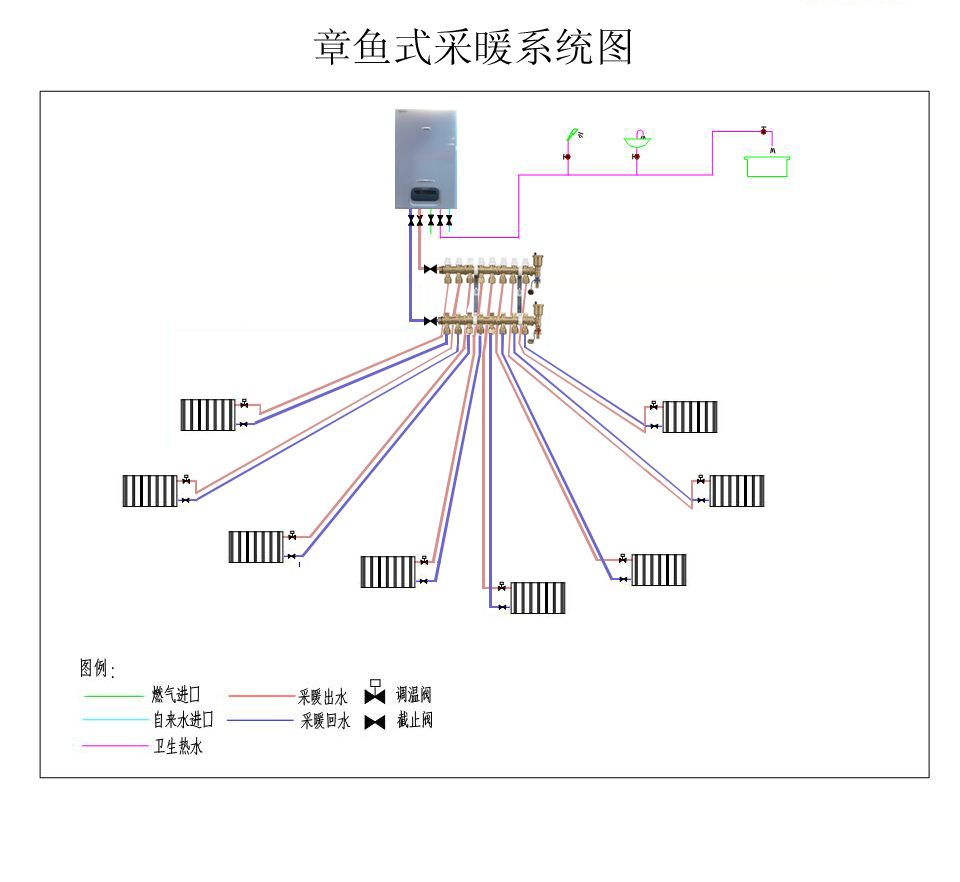

（传统暖气片章鱼式采暖系统图）

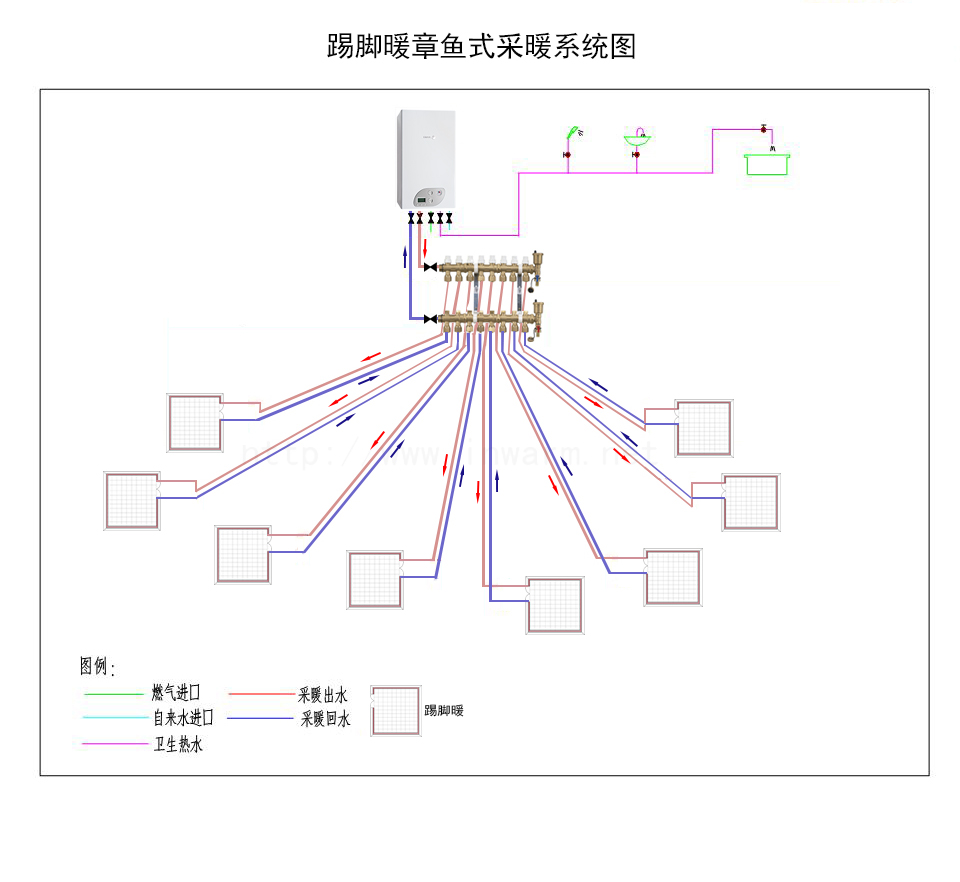

（踢脚暖章鱼式采暖系统图）

传统暖气片和踢脚暖都适合用这种采暖系统，采暖系统所用管道一般为铝塑管，地板下布置一根整管，没有接头，不能用PPR管。

这种采暖系统的采用铝塑复合管，地下没有接头，没有渗漏水的风险，阻氧，不会因氧气腐蚀采暖系统，每组暖气片或每个房间踢脚暖一个回路，相互之间不影响，好调节，不存在有的房间热，有的房间不热的弊端，可以安装温控器，达到智能分室控温。这种采暖方式是目前毛坯房暗装采暖主要的方式，南方绝大部分供暖公司都采用这种章鱼式采暖系统，只有北方开发配备的暖气系统或南方少量暖通公司为了节省材料才采用双管并联采暖系统。

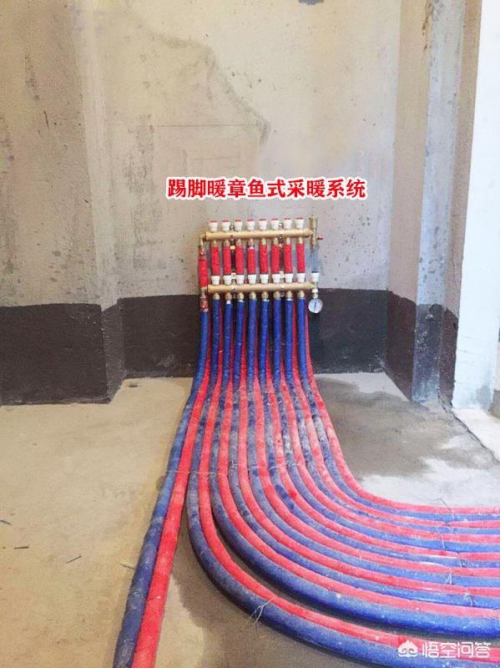

（踢脚暖章鱼式采暖系统安装照片）

这种采暖系统的优点：没有渗漏水的风险，没有焊堵的风险，水力平衡好调节，可以智能控温；缺点：造价高，不适合已装修房屋使用。

您家是新房，可以采用暗装采暖系统，无论你供暖终端采用传统的暖气片还是踢脚暖，都是采用章鱼式采暖系统较好，用集分水器加上双交联对接焊铝塑管做采暖系统，铝塑管外面套上保温管，这样防止热量散发到地板下。尽量不用PPR双管系统，因为章鱼式系统比PPR双管并联系统成本增加最多也就1000来元，但没有风险了，实际上南方暖气系统暗装的在6年前几乎都是用铝塑管的章鱼式系统，很少有人用PPR双管并联系统里了。以上建议仅供参考。
