地暖的发展根据地暖管所用材料不同，经历了三个阶段：第一代地暖：塑料管地暖；第二代：阻氧管地暖；第三代：铝塑管地暖。下面详细介绍，让大家了解地暖的发展史和地暖材料的好坏。

第一代地暖：塑料管地暖

地暖最早发源在欧洲，最早用的是PE管，后来又慢慢出现了PEX-a、PEXB-b和PE-RT地暖管，这些材料管材由于生产工艺简单，原材料成本低，因此发展的十分迅速，我们国家现在95%以上所铺设的地暖管都是上面所说的几种塑料管。这种塑料管有几大缺陷，一是不阻氧，二是不耐高温，易老化，易开裂，使用寿命短。在欧洲发明这种PE地暖管使用一段时间后，发现一个无法解决的大问题，这就是在地暖管里会不断产生一种细菌叫军团菌，存积在地暖管内壁上，阻碍热量的传递，导致室内温度下降，因此要每年进行清洗，但无法清洗干净，供暖效果还是会慢慢下降。这是因为这种塑料管不阻氧，地暖管水里会不断渗入空气，由于地暖的供水温度一般在40-60度之间，在50度左右的水里如果长期有氧气存在，就会大量繁殖这种军团菌。这种缺陷，塑料管地暖是无法避免的，这也是现在我们北方的地暖用几年之后室内温度慢慢就不行的原因。

第二代地暖：阻氧管地暖

为了解决地暖管渗氧产生军团菌的缺陷，欧洲的地暖管厂家们经过多年试验，发明了一种阻氧地暖管，就是在上面提到的几种塑料管壁中间增加一层EVOH阻氧层，加上两边的粘接层，共5层，称之为5层阻氧管。这种阻氧地暖管有效的阻止了氧气的渗入，避免了军团菌的产生，室内温度不会因为军团菌的大量繁殖而降低，也减少了清洗地暖管的次数，减少了维护费用。

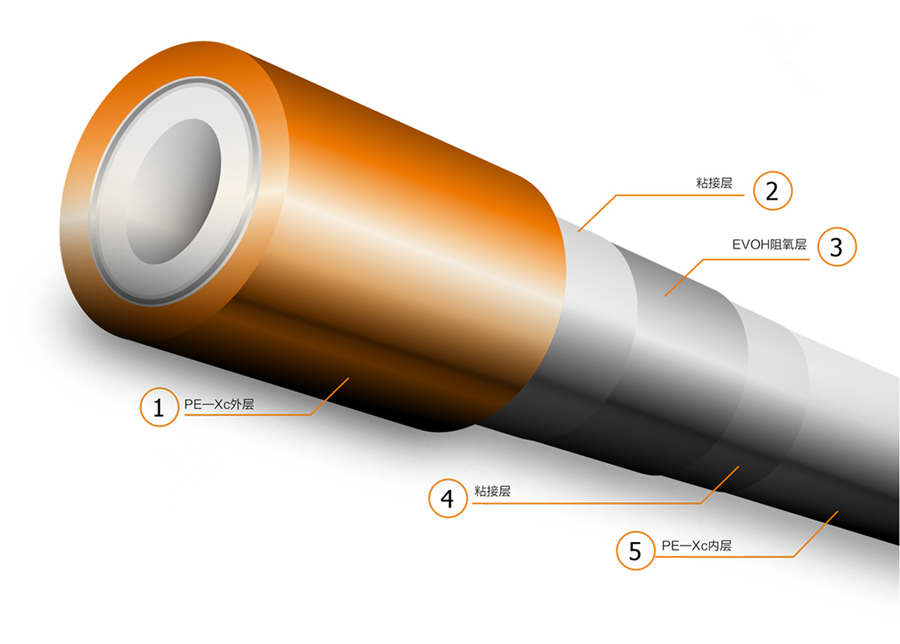

（5层阻氧管结构图）

为了降低成本，目前国内大部分厂家生产的阻氧管基本上是把EVOH阻氧层放在地暖管最外层，一般称之为3层阻氧管，这样阻氧管和5层阻氧相比，阻氧层容易在施工过程中被摩擦掉，阻氧效果就会大打折扣。

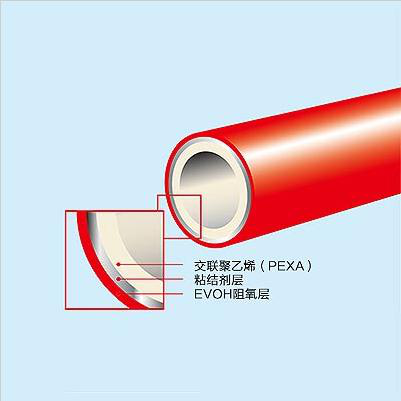

（3层阻氧管结构图）

这种塑料管上增加阻氧层有效规避了渗氧缺陷，但另一个缺陷依然无法避免，这个缺陷就是不耐压，不耐高温，易老化，易开裂，使用寿命短。

第三代地暖：铝塑管地暖

这种是在塑料管管壁中间增加一层铝层，加上两边的粘接层，共计5层。增加的铝层不仅更好的阻止氧气进入管道内，也具有金属管的特性，耐压、耐高温、易弯曲，不回弹，不易老化开裂，大大延长使用寿命。

搭接焊铝塑管和对接焊铝塑管的优缺点

铝塑管根据中间铝层的焊接工艺，又分为铝层搭接焊铝塑管和铝层对接焊铝塑管，铝层搭接焊生产工艺是欧洲早期的生产工艺，这种铝塑管有2大缺陷，一是铝层错开搭接在一起焊接，无法检测是否焊实，有虚焊的风险，这就是以前很多用铝塑管出现爆管渗漏水的原因；另一个缺陷就是铝塑管一圈铝层厚薄不均，在搭接的地方铝层是2层，较厚，其他地方是1层较薄，在与铜接头连接时一圈受力不均，在热胀冷缩的情况下会出现接头处渗漏水的情况，这就是普遍存在的供暖开始和结束时与铜接头处出现渗漏水的原因。

这就是后来发明中间铝层对接焊铝塑管的原因，这种中间铝层端口对接在一起焊接，可以前面激光焊接，后面超声波在线检查，确保100%焊实，不会出现虚焊，不会出现因虚焊爆管的现象；而且铝塑管一圈铝层厚薄均匀，和铜接头对接时，一圈受力均匀，不会出现因为热胀冷缩受力不均渗漏水的现象。

现在国内铝塑生产厂家由于都是很早以前引进的设备，绝大部分厂家生产的还是铝层搭接焊的铝塑管。

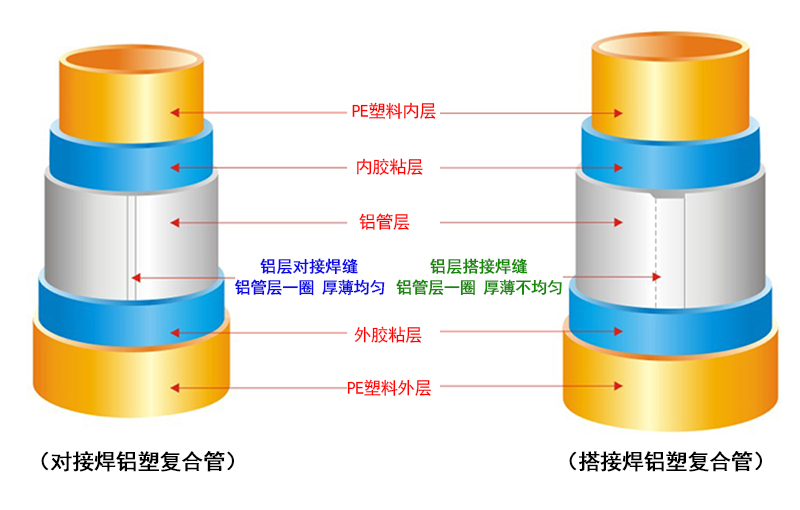

（搭接焊铝塑管和对接焊铝塑管结构对比图）

根据塑料层所用材料不同，对铝塑管的分类

按照我国铝塑复合管标准GBT18997.2-2003,根据内外层所用材料不同，可以将铝塑管分为以下几类：

一型铝塑管 ，XPAP1，又叫单交联铝塑管

外层为聚乙烯塑料，内层为交联聚乙烯塑料，嵌人金属层为铝合金的复合管。适合较高的工作温度和流体压力条件下使用。

二型铝塑管 ，XPAP2 ，又叫双交联铝塑管

内外层均为交联聚乙烯塑料，嵌人金属层为铝合金的复合管。适合较高的工作温度和流体压力下使用，比一型管具有更好的抗外部恶劣环境的性能。

三型铝塑管 ，PAP3

内外层均为聚乙烯塑料，嵌人金属层为铝合金的复合管。适合较低的工作温度和流体压力下 。

四型铝塑管 ，PAP4

内外层均为聚乙烯塑料，嵌人金属层为铝合金的复合管。适合较低的工作温度和流体压力 下使用。可用于输送燃气等气体。

PAP3和PAP4，由于内外层均为非交联聚乙烯，不耐高温，只能作为冷水管使用，一般供水温度不得高于60度，而PAP4一般作为燃气管使用较多。

XPAP1和XPAP2均可以作为热水管使用，但XPAP1单交联铝塑管由于外层采用不耐高温的非交联聚乙烯，在使用多年后，外层有可能会开裂脱落，虽然里面还有铝层和内层交联聚乙烯，不至于爆管，但在与铜配件连接处会因外层的开裂脱落而出现渗漏水，而且这个渗漏水还基本上无法维修。

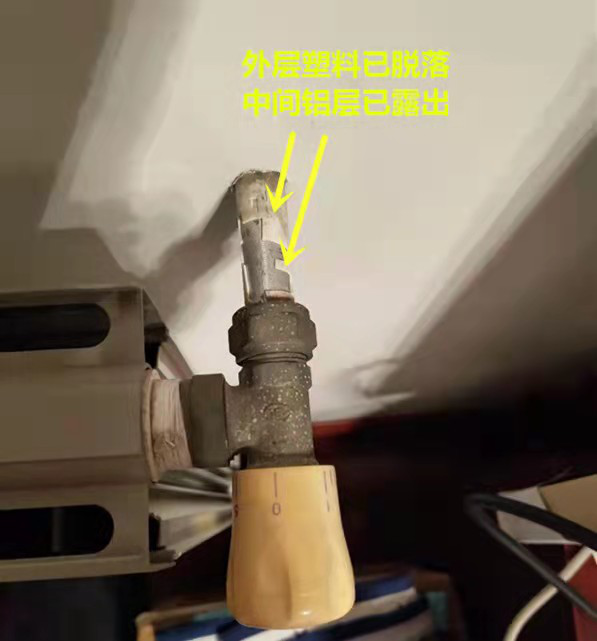

（一型单交联铝塑管外层老化图）

XPAP2双交联铝塑管，内外层均采用交联聚乙烯材料，耐高温，耐老化，不易开裂，和以上其他几种管材相比较，是目前最好的地暖管，无论是用于踢脚暖、传统暖气片和墙围式暖气片高温供暖，地板低温供暖，还是用作冷水管道，都具有十分优良的性能。

从以上分析可以看出，既采用铝层对接焊工艺，内外层又全部采用交联聚乙烯材料生产的铝塑管是几种铝塑管中最好的铝塑管，也就是说，XPAP2双交联对接焊铝塑管是目前第三代铝塑管地暖管中性能最优越的地暖管。

双交联对接焊铝塑管地暖管优点

下面以德国银屋暖通国际生产的二型铝塑管（XPAP2）即双交联对接焊铝塑管地暖管为例，来说一说这种铝塑管地暖管的优势特点。这种双交联对接焊铝塑管采用优质的硅烷交联聚乙烯（PEX-B）材料和铝层对接焊生产工艺进行生产，在线超声波检漏，确保铝层100%焊实，它具有以下优点：

1、具有金属管特性，耐高温，长期工作温度可达95°C；

2、耐高压，长期工作压力可以达到12kg以上，试验压力15kg以上；

3、耐老化，不易开裂，使用寿命长，可以与建筑物同寿命；

4、易弯曲，不回弹，施工方便；

5、阻氧性能好，地暖管内不会产生军团菌，不会因为军团菌的存积导致室内温度下降，减少清洗地暖的次数，节省维护保养费用。

6、铝塑管中间铝层采用对接焊工艺，一圈厚薄均匀，在与分水器、温控阀、铜接头等对接时，连接处一圈受力均匀，不会因为热胀冷缩出现渗漏水，减少因渗漏水造成的损坏，和搭接焊铝塑管相比，大大减少上门维修次数，减少维修费用。

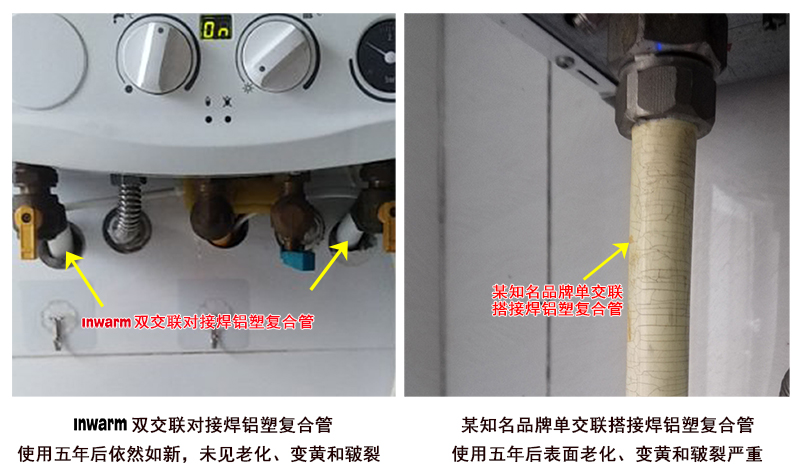

（二型双交联对接焊铝塑管与一型单交联搭接焊铝塑管的对比图）

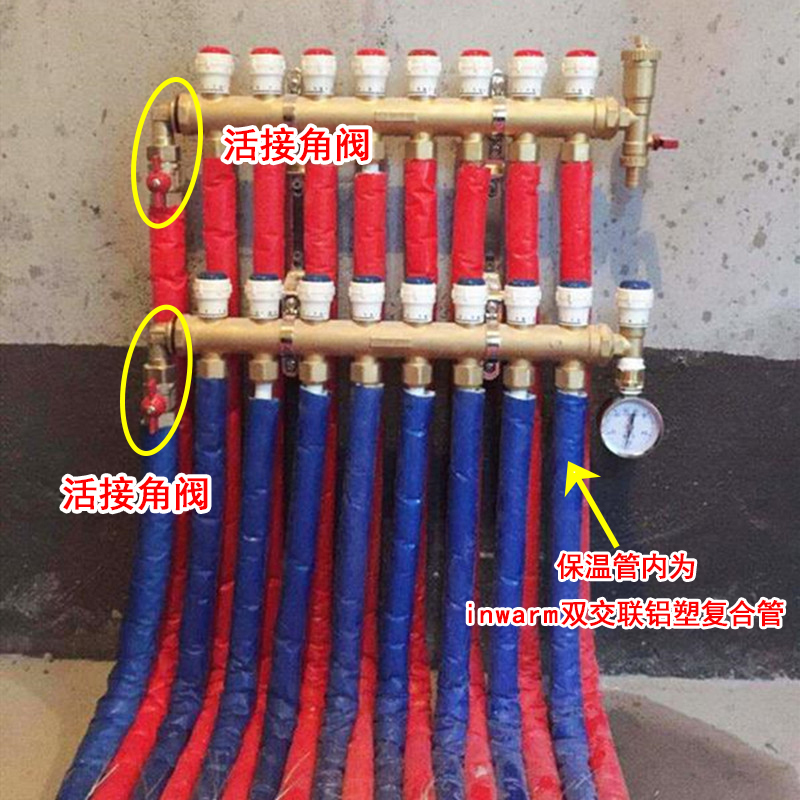

（地暖分水器图）

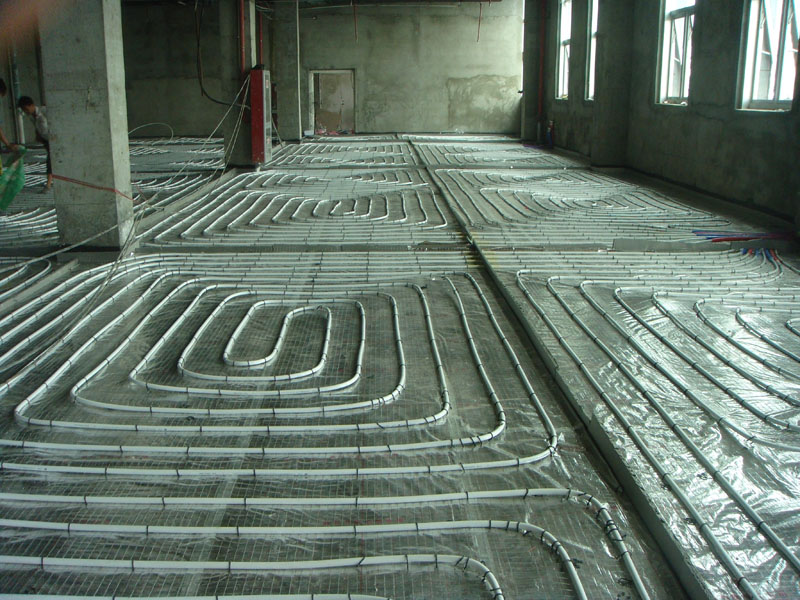

（银屋暖通国际inwarm双交联对接焊铝塑管施工的地暖）

从以上分析可以看出地暖管的发展历史和每种地暖管的优缺点，不难发现第三代地暖管铝塑管地暖管中双交联对接焊铝塑管是目前理想的地暖管，去除了一代、二代地暖管和一型、三型和四型铝塑管的缺陷。我们国家目前地暖市场以上从一代到三代地暖管都有在使用，而且几乎所有工程和绝大部分地暖公司为了降低成本使用的都是用一代纯塑地暖管铺设的地暖，由于第三代地暖成本高，目前使用的较少，但随着人们收入的增加和对这种地暖管优点的了解，相信安装的人会越来越多。

提醒广大朋友，在选择地暖时不能只看厂家品牌，要根据地暖管所用材料，分别属于第几代地暖，不要被忽悠了。

本文是德国银屋暖通国际张工原创，未经许可，不得私自转载；欲了解更多暖通知识，请关注我。
