常用供暖方式简介

家庭供暖从暖气片传入我国，到后来的地暖，已发展几十年，随着人们生活水平的提高和对环保节能意识的加强，这2种供暖方式已不能满足人们对供暖安装的需求。在10年前，踢脚线暖气片（行业简称“踢脚暖）应运而生，再到近2年水暖行业的新秀护墙装饰板暖气片（简称：超薄水墙暖），现在大家安装供暖有了传统暖气片、地暖、踢脚暖和超薄水墙暖四种方式可选择了。

传统暖气片、地暖、踢脚暖和超薄水墙暖都只是供暖终端，要实现供暖效果，还必须要有热源以及连接供暖终端和热源之间的采暖系统。热源在北方一般是集中供暖，在南方一般是以燃气壁挂炉为主，本文不做介绍。供暖终端中，传统暖气片和地暖，大家都不陌生，只是踢脚暖和超薄水墙暖大家了解的不多，本文略作介绍，以便大家好理解后面所介绍的几种采暖系统。

踢脚暖外观看起来就是实木踢脚线，但在面板后面隐藏着水道和翅片，面板、水道和翅片采用铝合金一体挤压成型，可以理解成传统柱式暖气片一片一片拆开了水平沿着踢脚线位置安装，供暖时热水从水道流动，热量通过翅片传递到面板，再从面板向房屋中间辐射散发。它不仅将供暖和踢脚线的装饰功能有机融为一体，而且具有辐射供暖，升温迅速，不扬尘，不会熏黑墙面，从人体脚部加热，脚暖头凉，舒适度高，已装修房屋安装，可以将供暖系统管道隐藏其后面，墙面上看不见管道，不破坏原来的装修装饰，无论是新房毛坯房安装，还是已装修好的老房子或精装房安装都是十分理想的供暖方式。

欲了解踢脚暖更详细情况，请点击以下链接：《什么是踢脚暖？它和传统暖气片和地暖相比有哪些优缺点》

超薄水墙暖，结构上和传统暖气片几乎一样，也是由上下主管和中间散热片组成，采暖系统和安装方式和传统暖气片也几乎相同，不同的是厚度只有3cm，紧贴墙面安装，可以根据墙面装饰需求和供暖需求，安装任意高度和宽度，可以像安装护墙装饰板一样整面墙安装，也可以像墙裙装饰板一样，沿着房间墙面安装1米高整面墙当墙裙使用，也可局部安装一块只做供暖设备。它具有不扬尘、不熏墙、表面光滑没有尖锐棱角，不会碰伤孩子，超薄不占墙面，不影响家具摆放，安装方便维修方便等优点。欲了解超薄水墙暖更多详细知识，请点击以下链接：《超薄水墙暖是什么样的？它有什么优点？》

采暖系统简介

连接热源和几种供暖终端的采暖系统方式有以下几种：单管串联式、单管跨越式、双管异程式、双管同程式和章鱼式5种。

由于地暖本身既是供暖终端又是采暖系统，而且采用的也只有章鱼式一种，因此，不做特别介绍。

超薄水墙暖和传统暖气片的采暖系统设计几乎是一样，因此，下面的介绍不做细分，统指暖气片。

踢脚暖采暖系统和暖气片采暖系统有很多相同之处，但也有不同的地方，因此踢脚暖采暖系统单独以图示进行说明。

关于明装和暗装的说明：

供暖行业通常将供暖系统管道暗埋在地面下或墙面里称之为暗装，反之供暖管道裸露的安装在墙面外的称之为明装。下面介绍时提到明装和暗装，大家知道是指这个意思。

下面我从几种采暖系统的优点、缺点、使用什么材料、用料多少、是否好调节水力平衡、风险大小、适用于明装还是暗装，等几个方面详细对单管串联式、单管跨越式、双管异程式、双管同程式和章鱼式5种采暖方式进行介绍。

单管串联式采暖系统

分为立式串联式和水平串联式两种。

立式串联式采暖系统

如下图一，又可以叫着上下串联，楼上楼下不同楼层同一个位置的房间安装的暖气片串联在一起，第一组暖气片的进水口与热源连接，然后用一根采暖管道将前一组暖气片的回水口与后一组暖气片的进水口连接在一起，最后一组暖气片的回水口再用采暖系统管道与热源连接。

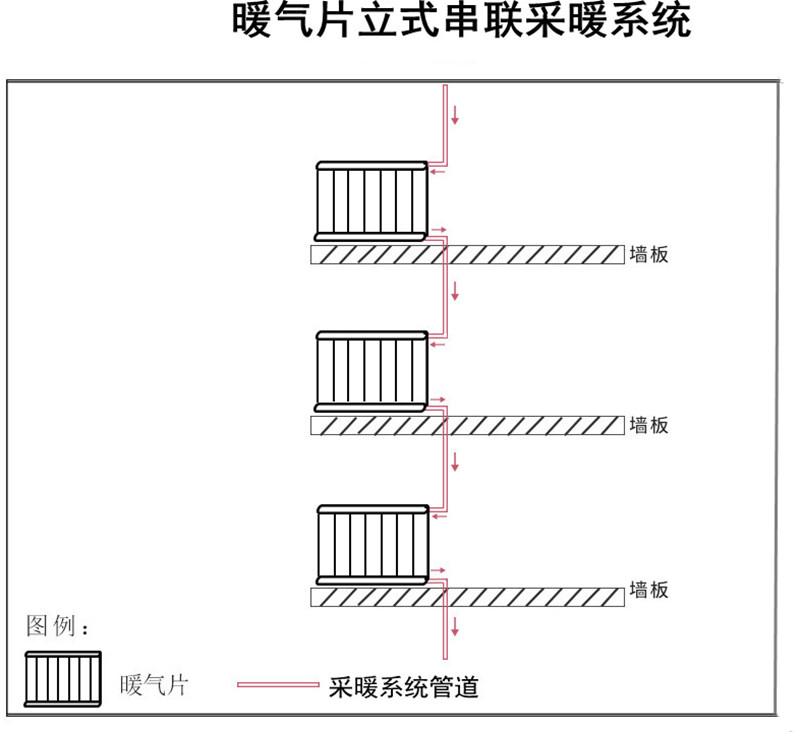

（图一：立式串联采暖系统）

缺陷：

1、不能分室控温，要开就必须全部开，只要一家关闭了他家这组暖气片，供暖系统就断开了，楼上楼下其他家的暖气片也不热了；

2、房间温度冷热不均，如果是从最上面的房间先供暖的，这个房间温度高，越向下房间温度越低。因为靠近热源的暖气片里经过的水温高，越向后经过散热后，水温越低，供暖效果越差，从而导致室内温度也是如此；

3、不能实行分户计量。

4、这种系统设计一般都是管道明装裸露在外面的，影响美观。

优点：

节省材料，比双管并联节省一半的材料成本。

使用材料：

通常用镀锌钢管较多。

说明：

这种采暖系统设计只是在供暖刚开始进入我国的几十年了，在北方的集中供暖系统中采用过，现在几乎不再使用了。

水平串联式采暖系统

如下图二，又可叫同户串联，在一户内，用一根采暖系统管道，将不同房间的暖气片全部串联在一起，每组暖气片的进水口与前一组暖气片的回水口相连，回水口与后一组暖气片的进水口相连。

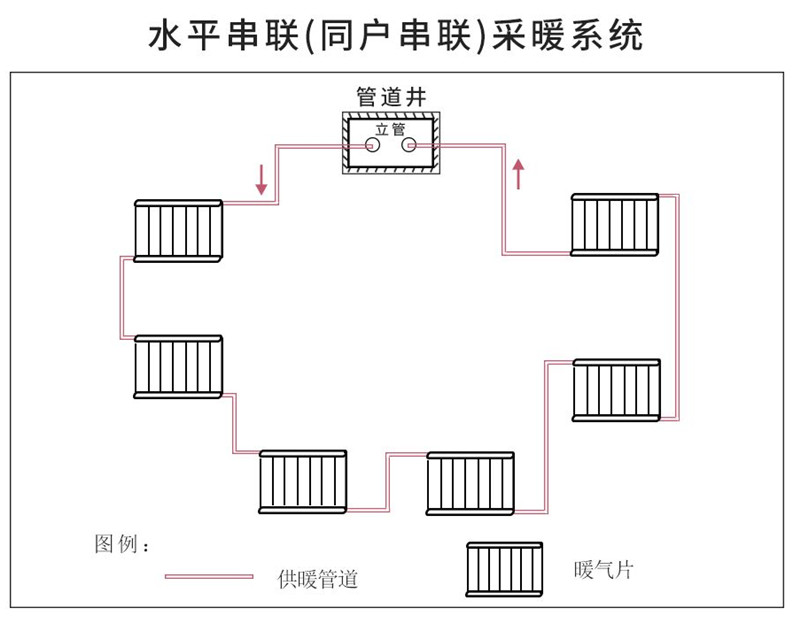

（图二、水平串联式采暖系统）

缺陷：

1、不能分室控温，要开就必须全部开，只要关闭一个房间的暖气片，其他房间暖气片也不热了；

2、不能调节每个房间温度，房间温度冷热不均，靠近热源的房间暖气片温度高，房间温度也高，越向后暖气片温度越低，房间温度也越低。

优点：

节省材料，比双管并联节省一半的材料成本。

使用材料:

可采用PPR管和镀锌钢管。

管道可以明装也可以暗装。暗装只能用PPR管道，不能使用镀锌管，明装两种管道均可以。

说明：

这种采暖系统设计也是北方集中供暖系统为了节省材料才采用的，现在几乎已经不再使用了。

  单管跨越式采暖系统

单管跨越式也分为上下（立式）单管跨越式和水平单管跨越式两种。

这种采暖系统，是在单管串联采暖系统的基础略作的改进，是在供暖管道经过每组暖气片时增加一根旁通管，这样看起来就像这根主管上接出2根支管与暖气片进回口相连，在上面进水支管与主管连接处加上三通调节阀门，这样通过调节阀门让一部分水沿着主管道继续向下流动，另一部分水通过进水支管流进暖气片中，然后再通过暖气片下面的回水支管汇入主管一起向下流动。

立式单管跨越式采暖系统

如下图三，又可以叫着上下单管跨越式，楼上楼下不同楼层同一个位置的房间安装的暖气片与一根主管分出的2根支管相连在一起。

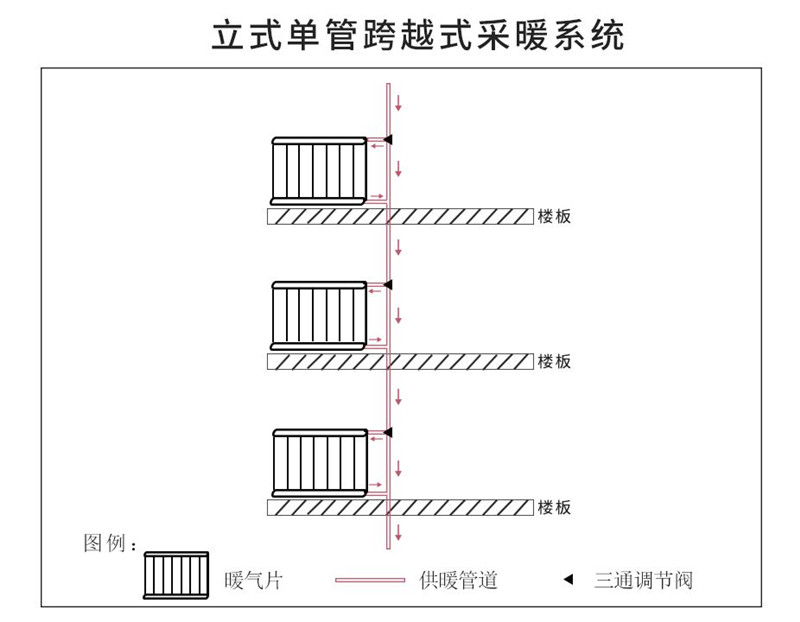

（图三、立式单管跨越式采暖系统）

每组暖气片都必须安装一只三通阀调节阀，来分配进入该组暖气片和主管直接流走的水流量，从而保证每组暖气片都热。

缺点：

不好调节流量，有可能调节一组暖气片，而影响其他的暖气片；

房间可能冷热不均，靠近热源的暖气片水温高，室内温度也高，远离热源的暖气片水温低，室内温度也可能低。

优点：

节省材料，使用的管道较少。

这种采暖系统，一般是开发商为了节省材料才采用，现在用这种采暖系统设计方案的很少了。

使用材料:

由于主管一般较粗，压力较大，采用镀锌钢管较多，一般都是明装。

水平单管跨越式采暖系统

如图四，又叫同户单管跨越式，一根供暖主管从热源出来从第一个房间开始经过每个每组暖气片，最后再回到热源，在经过每组暖气片时从暖气片两边分别接出一根支管与暖气片的两边的进回水口相连，并在与进水口相连支管与主管处安装一只三通调节阀，用于调节进入暖气片和从主管直接流走的水流量。

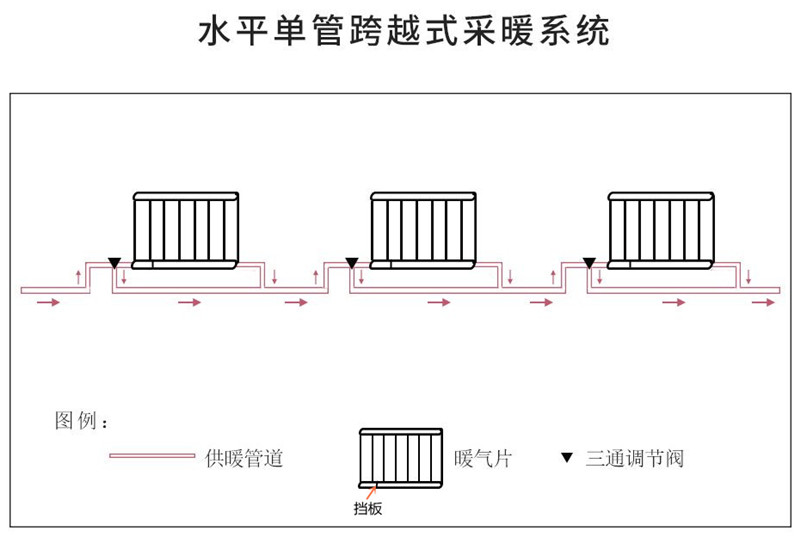

（图四、水平单管跨越式采暖系统）

缺点：

虽然可以分室控温，但不好调节流量，有可能调节一组暖气片，而影响其他的暖气片；

房间可能冷热不均，靠近热源的暖气片水温高，室内温度也高，远离热源的暖气片水温低，室内温度可能低。

优点：

节省材料，使用的管道较少。

这种采暖系统，也是是开发商为了节省材料才采用，现在用这种采暖系统设计方案的很少了。

使用材料:

明装和暗装均可，一般采用镀锌管和PPR管，暗装只能采用PPR管。

  双管异程式采暖系统

暖气片双管异程式采暖系统

两根进回水主管从热源处出发，并排前行，到第一组暖气片处分布用三通接处2根支管，与暖气片的进回水口相连，并分别安装上温控阀门，然后继续向前，到第二组暖气片，也同样连接，直到最后一组。这种双管并联系统，在进回水主管里的水流方向是相反的，因此称之为异程式采暖系统。如下图五。

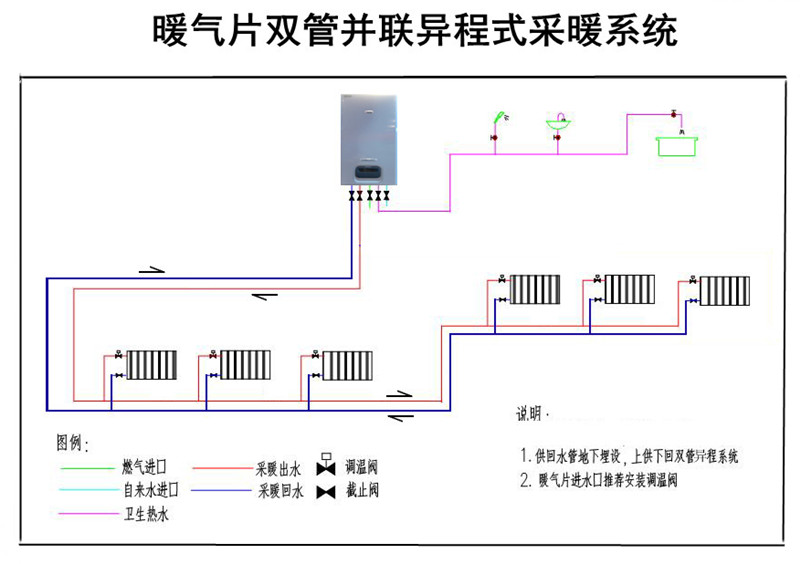

（图五、暖气片双管异程式采暖系统）

踢脚暖双管异程式采暖系统

两根进回水主管从热源处出发，并排前行，到第一个房间处分布用三通接出2根支管，与该房间踢脚暖两头端口相连，并分布安装上温控阀门，然后继续向前，到第二房间，也同样方法与踢脚暖两头端口连接，直到最后一组。如下图六。

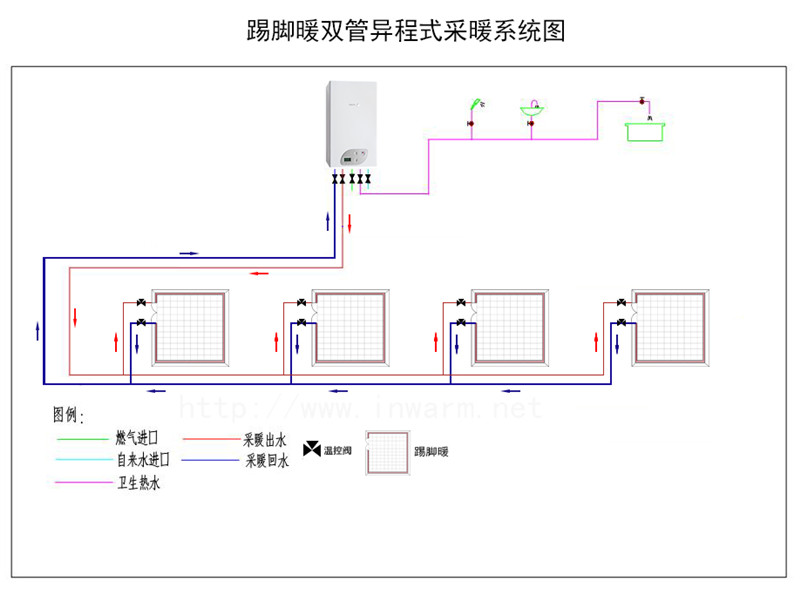

（图六、踢脚暖双管异程式采暖系统）

从以上图示可以看出，距离热源越远的房间，暖气片（或踢脚暖）的进水管和回水管之和愈大，系统管道的阻力越大，如果不调节水力平衡，就会出现前面的暖气片很热，后面的暖气片温度差，甚至不热的情况。

缺陷：

1、不好调节水力平衡，有可能导致前面的房间热，后面的房间不热。

2、接头较多，有渗漏水风险；

3、如果使用PPR管道，有焊堵风险。

4、只适用于较小的户型，较大的户型只能采用双管同程式或章鱼式，否则很难调好水力平衡，即使调好了，如果用户稍微一动阀门就有可能造成有的房间暖气片或踢脚暖不热。

优点

1、和单管串联或单管跨域式比较，较好调节；

2、可以实行分室控温，也可以分户计量；

3、和双管同程和章鱼式相比，可以节省一些材料。

使用材料说明

1、针对暖气片

明装和暗装均可以，暗装时，只能使用PPR管，不得使用铝塑管和铜接头埋在地下或墙里；

明装时，PPR管和铝塑管均可以使用。

2、针对踢脚暖

毛坯房暗装采暖系统，通常不采用双管异程和同程式系统，一般采用铝塑管章鱼式系统，管道与踢脚暖对接处可以隐藏起来，外观看不见任何管道；

明装时，不用PPR管，通常用铝塑管，可以隐藏在踢脚暖后面，墙面上看不见管道，也不破坏原来的装修装饰。

  双管同程式采暖系统

暖气片双管同程式采暖系统

供水主管从热源处出发，到第一组暖气片用三通接出支管配上温控阀与暖气片进水口相连，该组暖气片回水口接出回水管与供水主管并排前行，到第二组暖气片，供回水主管分别用三通接出支管，并配温控阀分别与该组暖气片的进水口相连，然后进回水主管继续向前，与下面每组暖气片相同方式连接，直到最后一组暖气片进水管直接与暖气片进水口连接，进水管到此截止，回水主管继续向前回到热源。

从下面图示可以看出，该种采暖系统中，供水主管和回水主管里的水流方向相同，因此称之为同程式采暖系统。

（图七、暖气片双管同程式采暖系统）

踢脚暖双管同程式采暖系统

供水主管从热源处出发，到第一个房间时用三通接出支管沿着踢脚暖后面布置到踢脚暖一头端口，配上温控阀与踢脚暖这头端口相连，踢脚暖另一头端口用铝塑管接出回水管，与供水主管并排沿着踢脚暖后面继续向前，并沿着踢脚暖后面打墙孔进入第二个房间，刚进入时供水主管接出直管与踢脚暖一头连接，供回水主管在出出这个房间时，回水主管接出支管与踢脚暖另一头相连，继续向前，同样的方式与每个房间踢脚暖相连，直到最后一个房间，进水管与踢脚暖端口直接连接终止，回水管继续向前，回到热源。

从下面图示可以看出，该种采暖系统中，供水主管和回水主管里的水流方向相同，因此称之为同程式采暖系统。

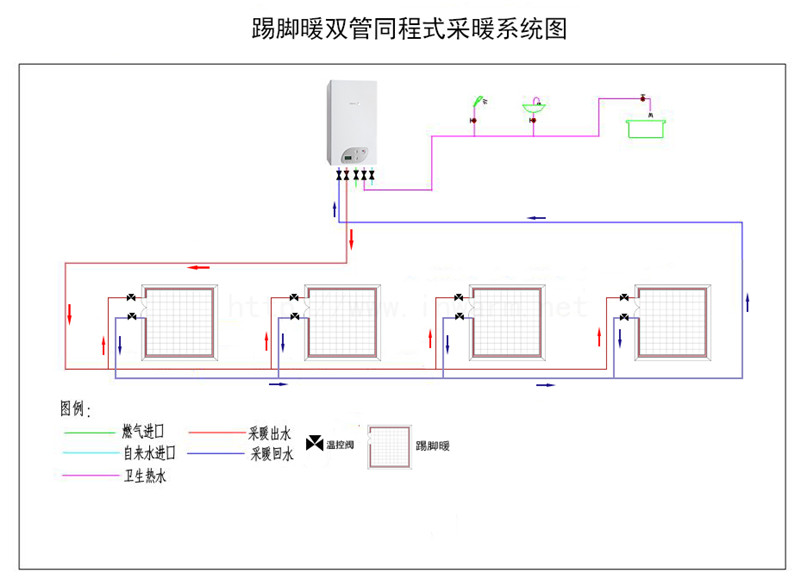

(图八、踢脚暖双管同程式采暖系统）

说明：

1、在使用材料方面与双管异程式采暖系统一样，不再赘述；

2、较大户型单元房、复式房和别墅明装暖气片和踢脚暖时，一般都是采用双管同程式采暖系统。

优点

1、每个房间暖气片或踢脚暖的进水管+回水管合计长度，都接近相等，系统阻力差不多，因此较好调节水力平衡，可以保证每个房间都热；

2、可以实行分室控温，也可以分户计量。

缺陷：

1、用管道和配件较多，比串联、单管跨越式和双管异程式造价高；

2、接头较多，有渗漏水风险；

3、如果使用PPR管道，有焊堵风险。

  章鱼式采暖系统

暖气片和踢脚暖均可以采用章鱼式采暖系统，系统设计和施工也几乎相同，一般都是每个房间一个回路，客餐厅根据情况分为1-3个回路。不同的是暖气片一般定位在外墙或靠近外墙的侧边墙上，房间内地面和暖气片定位处墙面都要开槽，铝塑管道要布置到这个定位处；而踢脚暖的系统管道一般只需预留在进门处门的两边即可，房间内地面和墙面不用开槽，也节省了很多铝塑管和保温套管。详见图九和十。

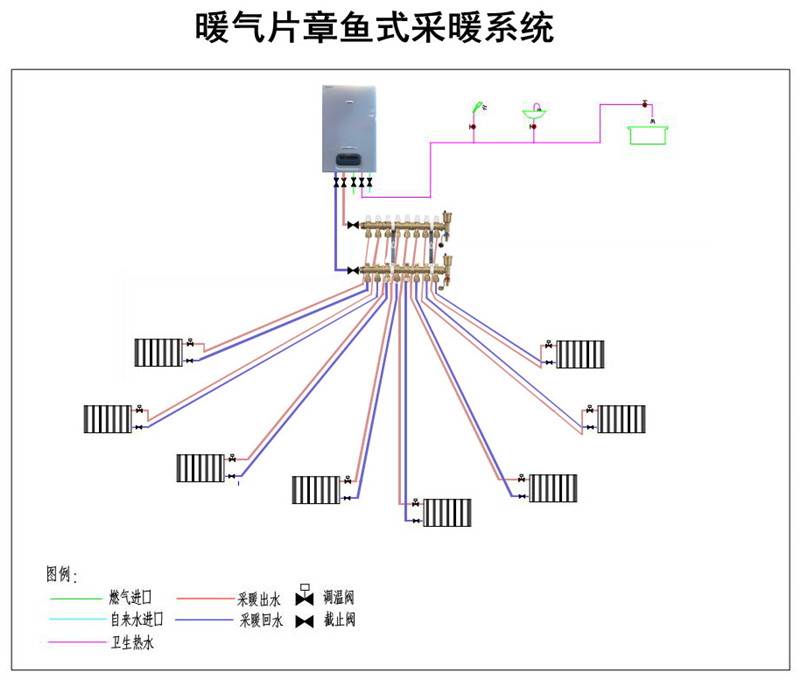

（图九、暖气片章鱼式采暖系统）

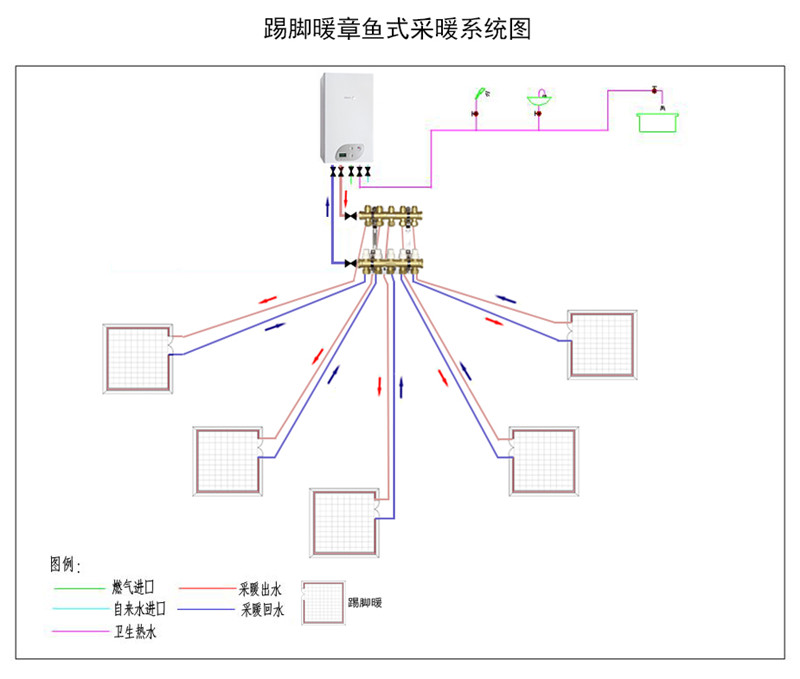

（图十、踢脚暖章鱼式采暖系统）

优点

1、每个房间独立一个回路，十分好调节，几乎不用调节水力平衡；

2、可以实行分室控温，也可以分户计量。

3、暗埋的管道是整根管道，没有接头，没有渗漏水的风险。

4、采用铝塑管，避免了PPR热熔焊堵的风险。

缺陷：

1、暖气片章鱼式用材料较多，造价较高；

2、只能暗装使用， 不能明装。

使用材料：

系统管道一般采用集分水器、铝塑管和保温管，耐压、不透氧、地下没有接头。

不能使用无法弯曲的PPR管。

五种采暖系统综合比较

根据以上详细分析，我设计了一个综合对比表，如下：

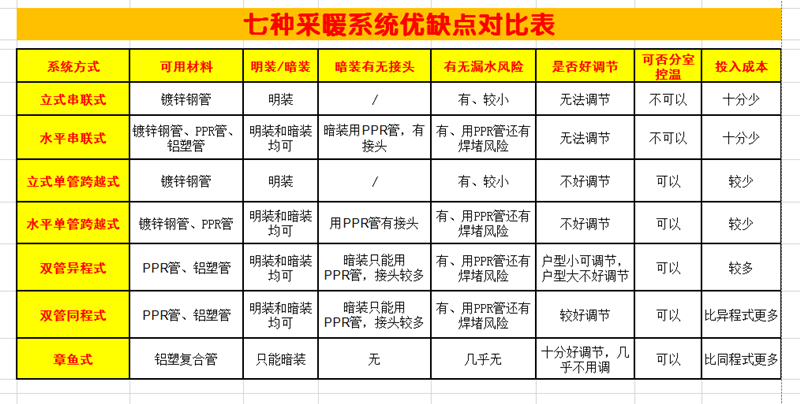

（图十一、七种采暖系统优缺点对比表）

从以上对比表可以看出，串联式和单管跨越式十分的节省材料，这也是之前北方开发商喜欢用这两种采暖系统的原因。由于串联系统无法调节每组暖气的流量，不可分室控温，存在房间温度冷热不均的情况，特别是立式串联的，一户出问题，楼上楼下都不能用，因此这种采暖系统现在几乎绝迹不再采用了。而单管跨越式由于也不好调节流量，也可能存在房间冷热不均的情况，而且无论明装还是暗装，管道漏出的较多，影响美观，因此现在这种采暖系统也几乎没有人再用了。

但单管跨越式好赖可以每组暖气片单独控温，因此那种立式串联系统可以通过在暖气片边增加一根旁通管和三通调节阀，从而可以把原来难看的暖气片更换成任意款式的暖气片而不会影响楼上楼下邻居的供暖。

从风险大小比较可以看出，章鱼式采暖系统地下暗埋的管道没有任何接头，几乎没有风险，而且每组暖气片（每个房间踢脚暖）一个回路，几乎不用调节就可以达到水力平衡，是毛坯房暗装系统十分理想的采暖系统方式，现在南方独立采暖几乎采用的都是这种章鱼式系统。

已装修好房屋明装暖气时，双管异程和同程式系统均可以采用，但由于异程式不好调节水力平衡，较大的户型还是建议采用同程式，否则有的房间暖气可能调不热，因此双管同程式采暖系统是明装供暖十分理想的系统方式。
