太阳能和燃气热水器并联一起供热水如何自动切换？

购买的精装房，开发商配置了太阳能热水器，担心连阴天和冬天阳光不足，水温不能满足洗浴要求，又在厨房预留的燃气热水器水口处安装了燃气热水器。但太阳能和燃气热水器手动切换十分麻烦，用太阳能时，要手动关闭燃气热水器水阀，用燃气热水器时要跑去关闭太阳能水阀，很不方便。如果家里只有老人或小孩时，可能不知道如何操作。

那么太阳能和燃气热水器如何能够做的自动切换呢？在太阳能水温够时，太阳能水箱出水阀门自动打开，燃气热水器进水阀门自动关闭；当太阳能水温不够时，自动关闭太阳能出水阀门，自动打开燃气热水器出水阀门。

合肥恒暖暖通设备有限公司经过长期研发，发明了2台热水器并联供热水智能切换装置——恒尔暖热水器并联智能切换器，将这个难题彻底解决了。

如何判断太阳能和燃气热水器是并联还是串联？

并联系统的判断：

用燃气热水器或太阳能热水器其中一台热水器时无需打开另一台热水器的水阀，这2台热水器就是并联的热水系统设计。

很多开发商配置的阳台分体太阳能热水器（或空气能热水器）和燃气热水器组合供热水的精装房绝大部分都是并联热水系统设计。

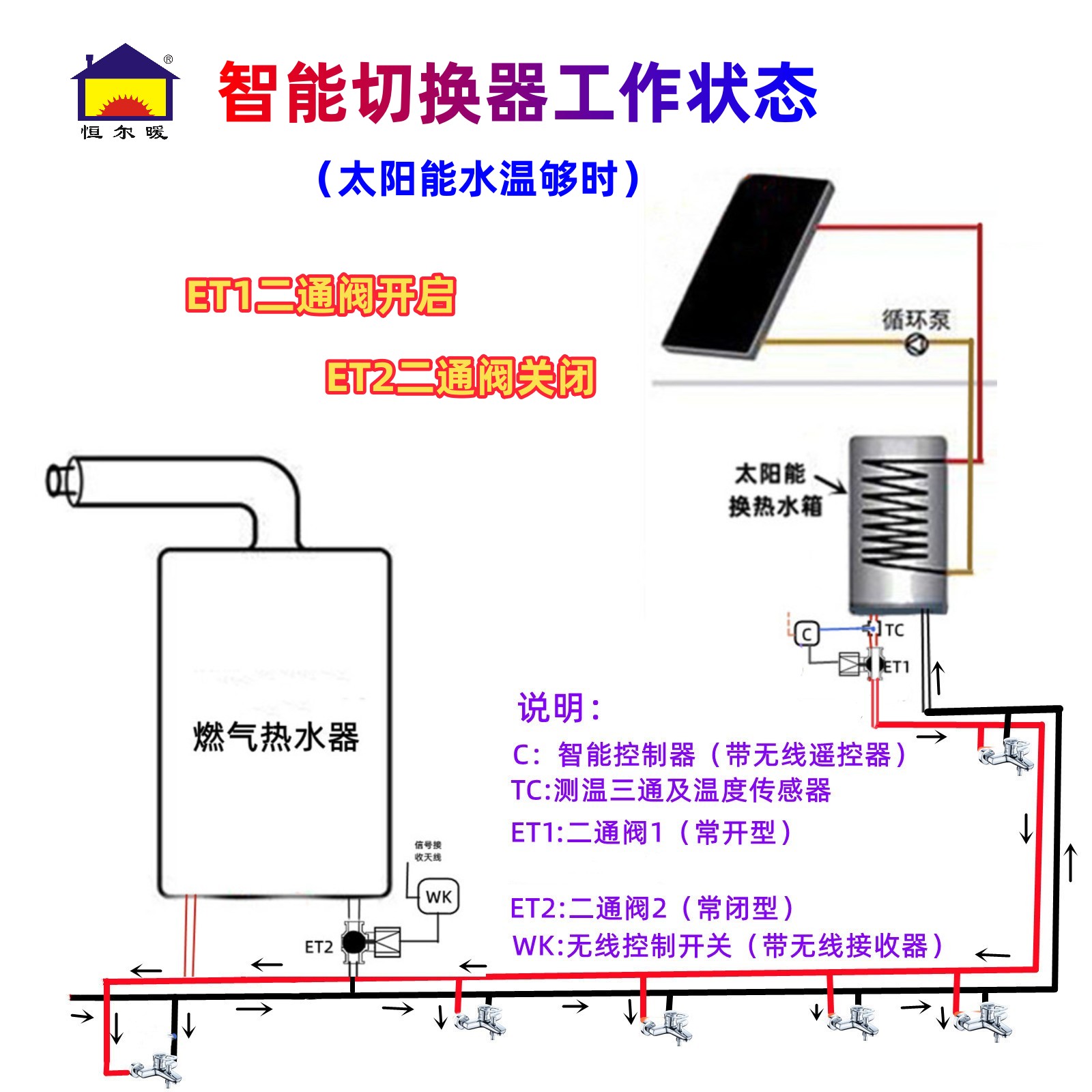

（图一、太阳能和燃气热水器并联系统利用恒尔暖智能切换器控制）

串联系统的判断：

如果用其中的一台热水器必须同时开启另一台热水的水阀，而且水流也经过这台热水器流过，这2台热水器就是串联的热水系统设计。

2台热水器串联设计的可以直接安装“恒尔暖自控中心”（https://item.taobao.com/item.htm?ft=t&id=656153734082），就可以实现太阳能水温够时，就直接到用水点，水温不够时，自动经过燃气热水器二次加热，再流向用水点。

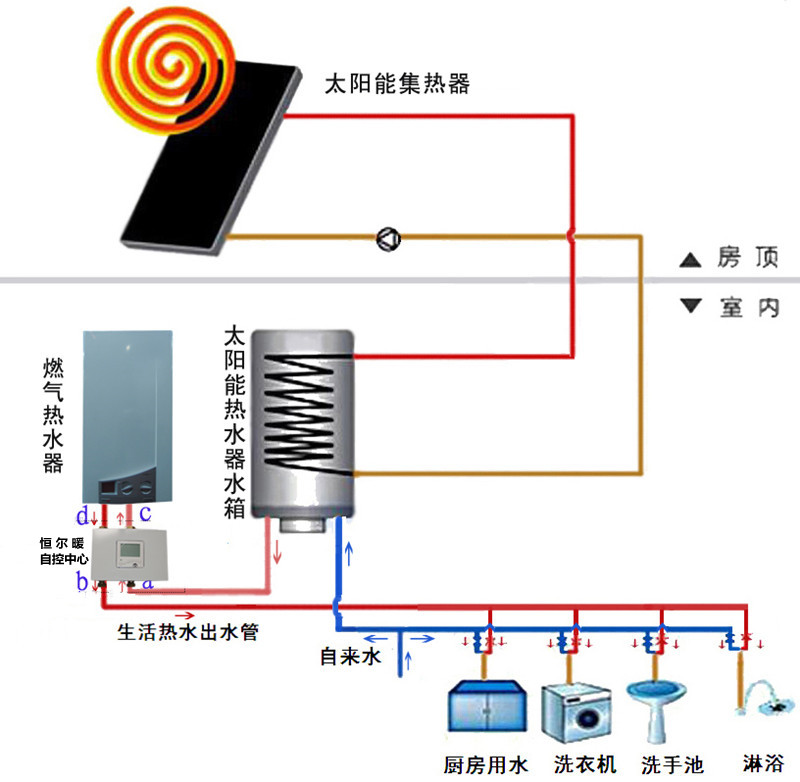

（图二、太阳能和燃气热水器串联系统用恒尔暖自控中心智能控制）

恒尔暖热水器并联智能切换器适合哪几种热水器组合一起供热水使用？

该智能切换器适合于：常用热水器为承压式太阳能、空气能和电热水器等储水式热水器；备用热水器可以为燃气热水器、燃气壁挂炉、电热水器等，无论是即热式还是储水式均可以。下面以承压式太阳能和燃气热水器为例进行介绍。

恒尔暖热水器并联智能切换器的组成

恒尔暖热水器并联智能切换器由2个模块组成，一个模块安装在常用热水器（如太阳能热水器、空气能热水器等）处，另一个模块安装在备用热水器（如燃气热水器、燃气壁挂炉等）处。如下图：

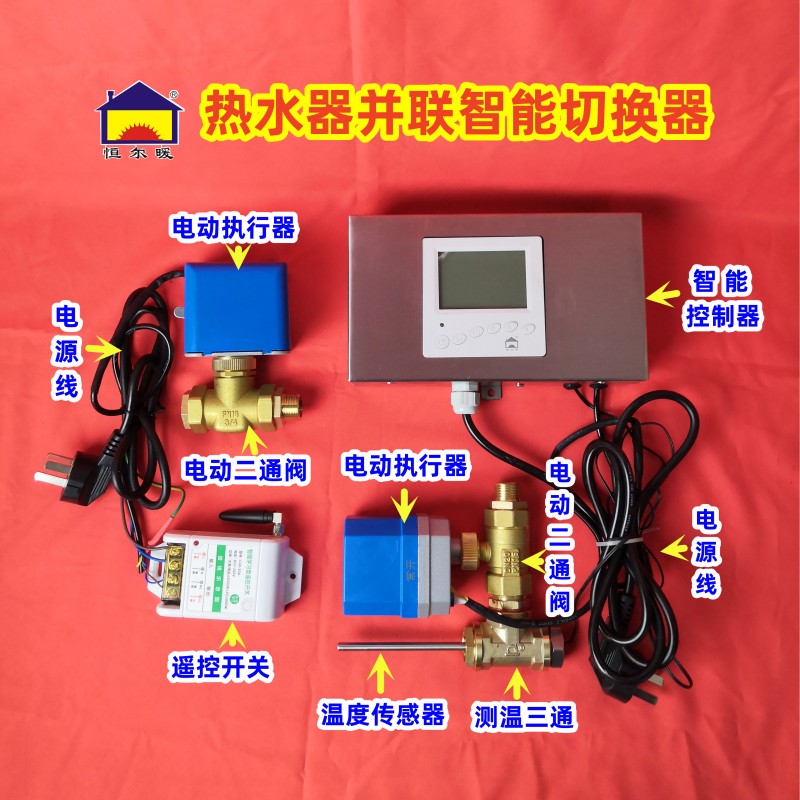

（图三、恒尔暖热水器并联智能切换器）

常用热水器处模块由：电动二通阀、智能控制器、温度传感器等组成。温度传感器接入智能控制器，智能控制器由两路输出组成，一路输出控制电动二通阀，另一路输出无线信号给备用热水器模块的智能遥控开关接收器，控制该处二通阀。如下图：

（图四、恒尔暖热水器并联智能切换器常用热水器处模块）

备用热水器模块由带无线接收器的遥控开关和电动二通阀组成。如下图：

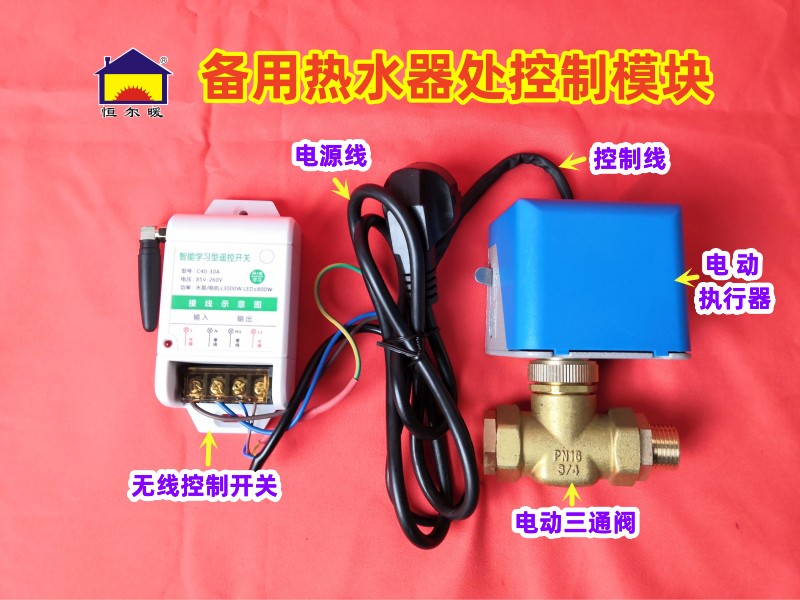

（图五、恒尔暖热水器并联智能切换器备用热水器处模块）

恒尔暖热水器并联智能切换器的安装

常用热水器处模块的安装

适合直接安装在太阳能水箱的出水口处。先将出水口处原来的水管接头拆卸下来。从水口向外依次安装测温三通、电动二通阀和原来的水管接头。连接处用生料带或厌氧胶进行密封，确保不渗漏水。智能控制器采用3颗自攻螺丝安装在水箱边上，将电源线插头直接插入带可靠接地的220V三孔插座，如有需要，再把智能控制器左上角的无线发射天线拉出来，然后智能控制器上测温传感线和温度传感器插头对插。

注意事项：

测温三通上的温度传感器要插入水箱内。

二通阀电动执行器要向上或水平略向上，不得向下，避免接头处渗漏水进入执行器内烧坏电机；

智能控制器不得安装在水箱正下方，避免接头处渗漏水损坏电路板。

备用热水器处模块的安装

可以安装在燃气热水器的进水口，也可以安装在出水口。先将水管接头与燃气热水器分开，将二通阀一头与燃气热水器的接口对接，再将另一头与水管接头对接，用生料带或厌氧胶进行密封；用2颗自攻螺丝或3M双面胶将无线遥控开关安装在燃气热水器边，不要安装在燃气热水器正下方，避免接头处渗漏水损坏开关，然后将电源插头插入220V三孔插座，如果无线遥控开关用的是长线天线，可以将其吸盘直接吸附在燃气热水器的外壳上，或用双面胶粘贴在墙面上。

恒尔暖热水器并联智能切换器的特点

特点一、自动控制太阳能和燃气热水器的切换，无需手动操作。

当太阳能水温够时，开启太阳能水阀，并自动关闭燃气热水器水阀，只用太阳能的出水，见图一；

当太阳能水温不够时，自动关闭太阳能水阀，并自动同步开启燃气热水器水阀。全程自动控制，无需人工操作。见下图。

（图六、太阳能和燃气器并联利用恒尔暖智能切换器控制水温太阳能水温不够时工作状态）

特点二、具有周编程定时自动模式，可以设置不同时段自动切换水温，节能环保，并可减少燃气热水器的启停次数。

每天可以设置6个时间段，每个时段可以设置不同的水温，比如早上和中午用热水只是洗手、洗脸、洗菜或洗碗等，只要水温不凉就可以了，可以把早上和中午两个时段的水温设置为30°C，而晚上洗澡时段的水温可以设置较高水温，比如40°C，其他时段不用热水，可以将水温设置更低，比如8°C。一般情况下太阳能水箱的水温都会高于30°C，这样，每天只有晚上洗浴时段燃气热水器才有可能会启动，其他时段燃气热水器不会启动，大大减少燃气消耗，并延长燃气热水器使用寿命。

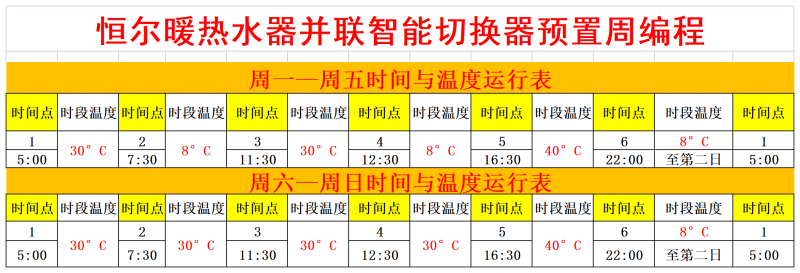

（图七、恒尔暖热水器并联智能切换器预置周编程）

特点三、无线遥控1000米超远无线信号稳定传输，无论是平层、复式还是多层别墅，均可以实现太阳能和燃气热水器自动切换。

太阳能和燃气热水器两处模块之间的无线信号采用大功率射频传输，在太阳能处阀门关闭（开启）的同时传输无线信号给燃气热水器处模块，同步打开（关闭）燃气热水器处模块。信号传输稳定，即使燃气热水器和太阳能之间隔多层墙壁阻挡，也不会出现掉线的情况。

恒尔暖热水器并联智能切换装器的技术参数

型号：HZ3-401         全套重量：3.3kg

额定电压：AC220V      额定功率：15w

介质温度：0-99°C     工作压力：1.0Mpa

二通阀规格：G3/4      测温三通规格：G3/4

控制盒尺寸：210*120*52mm

控制模式：手动和周编程定时2种模式

水流转换时长：10-20秒

全套包含：常用热水器处模块和备用热水器处模块。

常用热水器处模块包括：

带无线发射功能的智能控制器、电动二通阀、测温三通（含温度传感器）、补芯和异径对丝。

备用热水器处模块包括：

带无线接收信号功能的遥控开关、电动二通阀、补芯和异径对丝。

（图八、恒尔暖热水器并联智能切换器配件明细图）

恒尔暖热水器并联智能切换器的质保

本产品从购买之日起，质保12个月。质保期内免费维修或更换配件。

如因以下原因造成的损坏，不在保修范围之内：1、不规范安装导致的问题，如接线错误，导致烧坏；2、进水或潮湿导致设备短路、腐蚀损坏；3、因运输或保管不当等人为损坏；4、由于人力不可抗拒的原因（如火灾、台风、地震、战争等）造成的损坏。
